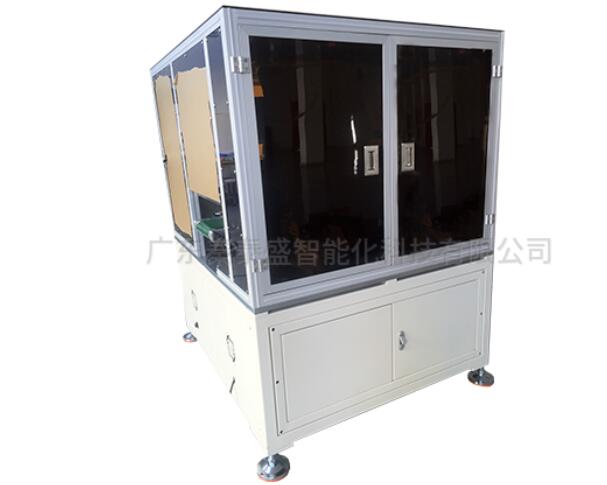

点击图片查看原图【设备名称】18650锂电池自动贴绝缘片设备
18650型锂电池是电子产品中比较常用的锂电池,常在笔记本电脑的电池中作为电芯使用.其型号的定义法则为:如18650型,即指电池的直径为18mm,长度为65mm,圆柱体型的电池.18650锂电池具有重量轻、容量大、无记忆效应等优点,因而得到了普遍应用——许多数码设备都采用了锂离子电池作电源,尽管其价格相对来说比较昂贵,18650电池寿命理论为循环充电1000次.由于单位密度的容量很大,所以大部份用于笔记本电脑电池,除此之外,因18650在工作中的稳定性能非常好,广泛应用于各大电子领域:常用于高档强光手电、随身电源,无线数据传输器,电热保暖衣、鞋,便携式仪器仪表,便携式照明设备,便携式打印机,工业仪器,医疗仪器等.
【设备型号】秦泰盛ATM-B18贴标机
秦泰盛ATM-B18全自动贴标机,是一款18650电池贴绝缘片机,该设备的功能主要是对18650电池进行贴绝缘胶片,辅料标签为白色圆形塑胶片,采用人机操作界面,操作简便,生产效率高,只需要简单设置即可自动完成贴绝缘片工序,根据实际情况一人可同时管理多台机器 .
【设备关键词】18650电池贴标机,18650贴绝缘片设备,18650电池贴背胶机
【设备应用】整盒18650电池生产线
【电池类型】可兼容38PCS、50PCS、100PCS三种规格电池盒生产
【内部结构】
【飞达组件】送料机构为本公司自主研发设计及加工调试,采用高精度步进电机及高灵敏度光纤传感器,确保出料稳定.
【电控系统】运动控制,继电器,伺服控制、空气开关、短路开关、稳压电源等安装于设备内部,节省空间并确保安全可靠.
【电池盒传送机构】人工将整合电池放入到设备料盒传送机构,由待料传送机构和贴料+送出机构组成,采用高强度防静电、耐磨皮带及高精度步进电机配合高精度欧姆龙传感器确保送料的精度及稳定性.
0
【电池盒夹紧机构】电池盒夹紧机构由X和Y两个方向的机构采用气缸的形式进行夹紧确保电池盒贴装过程中电池的稳定性;设计简单可靠,丝印标识一目了然极大的方便操作员进行换料并缩短换料时间.
【贴标机构】贴膜组件采用:
高速度、高精度精密丝杆导轨
松下伺服电机
Z轴采用松下伺服电机驱动
本公司自主设计高精度吸嘴杆模组
头部增加纵向微调模组确保贴装精度
采用高品质真空发生器确保吸料的稳定性
【视觉系统】视觉系统采用高精密的CCD相机,为整机提供高精度的视觉对位结合本公司自主知识产品软体系统,确保高精度贴装.包含发下配件:
顶部拍电池CCD视觉1套
底部拍保护膜CCD视觉2套
CCD相机采用德国映美精品牌产品配合千兆的网卡传输数据
【运动控制系统】采用工业级PC工控机以及雷赛运动控制卡,做整机的程序控制结合本公司自主的控制软件确保设备高效、稳定运行,亦可根据客户要求进行客制化订制.
【机架+大板】含主机架、大板一套,采用高标准加厚方通焊接而成.
【防尘外罩】亚克力+钣金烤漆组成设备外壳,符合千级无尘室要求,且外观简洁大方.
【设备参数】
| 项目 | 规格说明 | 备注 |
| 设备贴装精度(X/Y) | ± | |
| 生产效率(UPH) | /pcs | 不含上下料 |
| 辅料尺寸mm | Max:Φ 30mm Min:Φ 5mm | 圆形 |
| FEEDER(供料宽度)宽度 | ≦80mm | |
| FEEDER(供料器)数量 | 1把 | |
| 吸嘴数量 | 2pcs | |
| 电池盒 | 兼容30PCS、48PCS、100PCS | 根据客户电池盒实际尺寸订制夹料机构 |
| X/Y轴模组 | 封闭式 | |
| 上下料 | 人工放、收电池 | |
| 设备尺寸 | ≈L1700mm*W1450mm*H1800mm | |
| 气压 | 压力:- | |
| 气流量 | 200L/min (干燥) |
注:因此设备为非标定制,根据客户实际需求来量身定做,每台设备价格不一样,网络上所有报价仅供参考,请以实际正式报价单为准,更多详情13五43染4伍935赵女士谢谢.
18650锂电池自动贴绝缘片设备 自动贴辅料机是广东秦泰盛智能化科技有限公司的主要产品,我们的产品负责人是赵小姐,有需要的朋友请直接拨打我的电话0769-81664889,我们的地址是intech,期待与您的合作!
