本使用说明书为随机技术文件.是您正确使用,安全运行雕刻机的指导文件,请务必详细阅读和妥善保存.  请依据本说明书进行接线操作和使用,如有不清楚,疑问的地方欢迎随时与本公司洽询.

  为充分发挥本产品的优越性能,确保使用者设备的安全,在安装调试,使用前,请认真阅读本使用说明书,详细了解雕刻机的安全注意事项.安装运行参数的设定.异常诊断及日常维护等事项.

    安全注意事项4  整机安装与调试?6  软件安装及使用?8  维修与保养?"?14  刀具的选用与保持16 DSP常见故障及解决方案?18 常见故障的判断及解决方法28 雕刻机维护准则?31  雕刻机维修与服务32 接口板引脚定义34脉冲频率的计算34装箱清单?36

   第一章  到货检查

  木工系列雕刻机在出厂前,均经过严格的检查及包装处理,但考虑到运输途中的各种因素,可能造成产品损坏.因此开箱后,请立即进行下列事项检查,如有异常,请及时与本产品经销商或本公司相关人员联系.

  开箱时的检查

  ▲确认机器没有因运输而损坏或变形.

  ▲雕刻机床一台,吸尘器(选配).

  ▲ 真空泵一台(选配).

   第二章 安全操作注意事项

  使用CNC 数控设备进行加工,必须遵守以下基本的注意事项,以防引起触电、人身伤害、火灾及其它事故.为了您与他人的安全,在使用前请认真阅读以下安全操作注意事项.

  1. 保持清洁:保持工作场所清洁,环境杂乱无章很容易导致事故.

  2. 注意环境:锐创智能CNC 数控设备不可放置在阴暗潮湿的地方工作,不可在有易燃液体和气体的地方工作.

  3. 谨防触电:工作中避免身体直接接触主轴、电源输出、控制器接口等,以防触电.

  4. 远离加工:不让外人和孩童靠近工作场所,与作业无关的访客必须保持安全距离.加工时,操作人员的手要远离加工主轴;停止加工时,切断电源,禁止外人、孩童随意触摸.

  5. 合理使用:按照系统所允许的合理工作流程操作,加工效率更高,效果更佳、更安全.不可用小功率主轴干重活,不可胡乱使用加工刀具.

  6. 衣着适当:工作时,请勿穿着宽松衣服及佩戴珠宝首饰,以免被数控机器卷入.最好穿防滑胶鞋,长发者应戴工作帽.

  7. 戴防目镜:加工金属或多碎屑的材料时,请务必佩戴防目镜保护眼睛.

  8. 连线牢固:不得扯拉连接电缆或拔出电源插头.电缆应远离热源和易燃易爆品,同时避免与锐利的物体接触.

  9. 固定工件:加工前要固定好材料,绝对禁止用手固定.

  10.妥善保养:保持设备清洁 ,定期保养,才能充分发挥设备性能,延长其使用寿命.参考本手册的"保养细则",及时润滑和定期检查保养,确保整个数控设备的性能安全可靠.

  11.及时切断电源:更换刀具时,必须切断加工主轴电机电源.更换加工材料时,必须切断数控设备电源.

  12.取下扳手:开机前必须将加工主轴的扳手等取下.

  13.保持警戒:加工时应保持足够的安全距离,保持头脑清醒,疲惫时不要进行操作作业.

  14.电源稳压和接地:AC380V/50HZ 电源必须要有良好的接地,电压不稳定的场合须配备稳压电源.

  15.警告:使用不正确的加工刀具,容易出现加工废品,严重的会造成数控设备损坏,不遵守有关安全事项作业可能导致严重的人身伤害.

  16.授权维修:本设备为高科技机电一体化产品,任何维修工作均应由本公司授权的专业维修人员维修,如有问题请与本公司联系,否则系统可能出现-的故障,给您带来更大的损失.

  第三章   整机安装与调试

     雕刻机及配件的安装说明:

  (一)雕刻机安装流程:

     将雕刻机放置在一平面上,雕刻机体的四个角用调整调平,

  建议用水平仪将台面调至水平.

     将吸尘管支架分别固定在Z轴机头和床身支架的侧面.固定

  处都有螺丝在上面,取下后将支架安装在上面.

     给水箱注水,主轴切削电机是用水来冷却的.

     将雕刻机左侧机箱后部的电源线共四根接到三相电上,其中

  一根黑线需接零线.从 配件箱

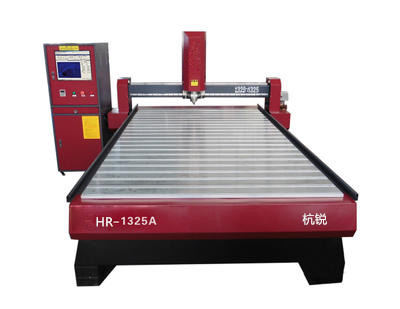

CNC雕刻机是杭州锐创智能设备有限公司的主要产品,我们的产品负责人是胡忠兵,有需要的朋友请直接拨打我的电话0571-87197790,我们的地址是杭州市西湖区留下街道125号,期待与您的合作!
