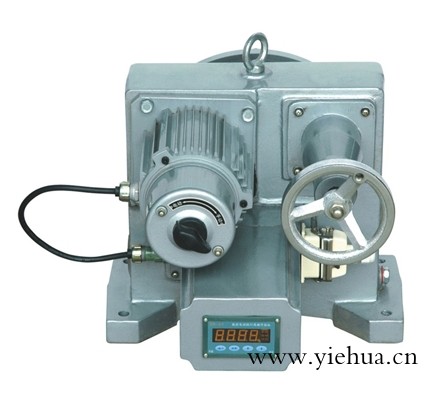

SKJ-210 SKJ-310 角行程电动执行器

   SKJ系列电动执行器是新一代的机电一体化产品,由单片微处理器和外围芯片组成控制单元,接受标准信号,经CPU运算处理后,直接带动调节阀位移的执行机构.执行机构各安装尺寸及力矩达到原标准型号一致,用户不需另外设计尺寸.SKJ系列电动执行器广泛应用于发电、冶金、石油、化工、轻工等.特点
●仅需配上输入信号线及单相交流电源,即可控制运转.无需配伺服放大器
●调节无需开盖,通过操作面板就可以实现,操作简单易懂
●采用4位高亮度LED数码管,可以准确而又清晰显示运行状态及报警信息
●控制过程中设有断信号设定功能
●位置发送器采用齿轮式传动,确保限位可靠准确
●电路采用环氧树脂封装的模块结构并经高低温老化,确保稳定可靠
型号编制说明:SKJ-210 SK:机电一体化型J:角行程210:输出力矩
二、SKJ系列电动执行器 主要技术参数
项目名称SKJ标准型
控制机构 输入信号 4～20mAdc:0～10VDC;1～5VDC;低电平开关量
反馈信号 4～20mAdc
死区 %～3%
基本误差 ±%
回差 %
限位 开侧,闭侧
开度检测 精密导电塑料电位器
动力 动力 220V,50Hz
驱动电机 伺服电机
附属机构 加热器 选择件
手动机构 手轮

安装条件 环境温度 无加热器一25~C-+70~C
相对湿度 <95%
环境气体 无腐蚀性气体
接线口 十四线插头
防护等级
三、SKJ系列电动执行器 型号规格
型号 出轴转距 Nm 额定转角 全行程时间 S 额定电流 A 质量 Kg
SKJ-210 100 90° 100±20% 31
SKJ-310 250 90° 100±20% 48
SKJ-410 600 90° 100±20% 85
SKJ-510 1600 90° 100±20% 125
SKJ-610 4000 90° 100±20% 130
SKJ-710 6000 90° 100±20% 8 145

SKJ-210 SKJ-310 角行程电动执行器是扬州华通电动阀门制造有限公司的主要产品,我们的产品负责人是周晓,有需要的朋友请直接拨打我的电话0514-82278158,我们的地址是扬州市杨庙镇杨庙工业园区,期待与您的合作!
