ZYP-40精小型执行器 ZYP-60执行机构

 高性能智能型模块,采用以工业单片机为核心的智能信号采集控制模块,集信号采集,处理,反馈,控制于一体.彩先进混合集成电路,稳定性好,控制精度高达1/1000.树脂浇铸密封,防尘,防震,抗干扰,体积小,安装方便.

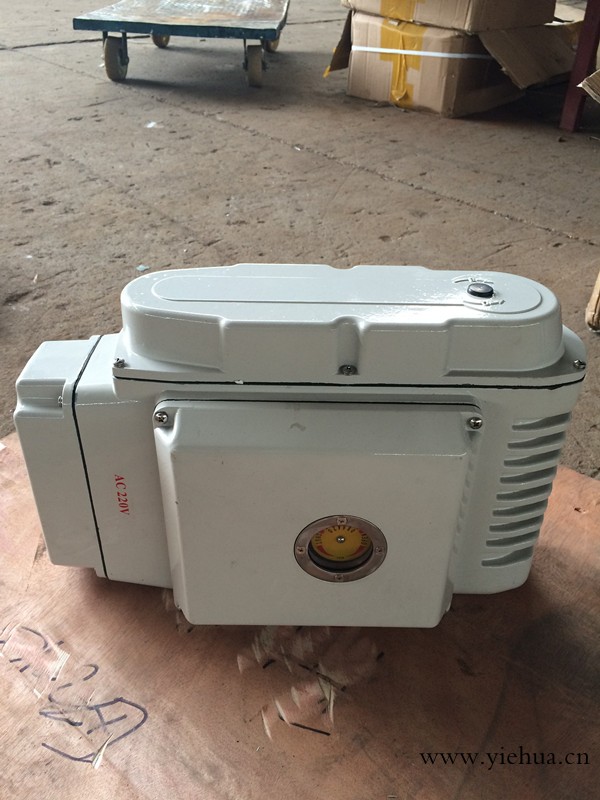

 BR系列产品属于回转型电动执行机构,S、W、P、A型可通过外接电源的控制箱或W、P型外部输入信号、电脑DCS、电脑PLC等信号源实现远控和近控自动功能.

  该产品充分吸收并运用国外先进技术制造而成,内部结构多采用进口材料组装,整机外壳采用铝合金压铸件做成.接线简单、性能稳定、耗能小、外形美观、重量轻、体积小、便于维修、安装简单、可手电动等多方面的优越功能.

可适合AC24V、AC110V、AC220V、AC380V、DC24V、DC220V等外接电源.

输出开关时间可选择5S、15S、30S和60S等多种.

       A系列智能调节型整体一体化产品更是显于其中,整机数字设定、数字整定、控制模块高度集成于执行机构中、一机多能,可接收电脑或仪表输出的的4~20mADC、1~5V 、0~10V的标准信号,无需外接******和任何模块,即可通过电脑模拟量控制阀门和介质的任意流量和精确定位.

        产品广泛应用于:楼宇、石油、化工、电力、能源、建材、水处理、船舶、造纸及冶炼等自动化系统工程.

  ECM-2C型控制模块使用说明

  ECM-2C型控制模块是以AC220V单相交流电作为电源,接受来自PLC、DCS系统或其它操作器的DC4-20m A信号,控制执行器进行开关动作,构面全电子式电动执行器.一、主要技术特点

输入电压范围:AC180V-245V

控制模块具有刹车功能,极大地提高了阀门的定位精度

输入/输出信号均经过光电隔离(可承受2000V浪涌电压)位置反馈4-20mA信号负载电阻,50Ω-700Ω,精度:%三电位器调节技术使用4-20mA反馈可一次调节完成,大大简化调节过程

若输入信号丢失,执行器将根据用户事先在模块上的拨码选择使阀门或保持原位不动,或动作到阀门全开位置,或动作到阀门全关的位置

工作温度范围:-30℃~+55℃

二、使用方法

1、  线与拨码选择

 ECM-2C型模块按下图所示完成模块与执行器接线.位置电位器的阻值应为≥1KΩ 用万用表检查模块上的电机边线端,确保无短路现象.以上连线检查无误后,接入220V电源线

2、  调试先通过执行器上的手轮将执行器动到全行程的中间位置.

在无控制电流(及丢信)情况下,将丢信动作拨码开关拨到"开"位置,接通AC200V电源,此时电源批示灯和丢信指示灯点亮,执行器应向开方向动作:将丢信动拨码开头拨到"关"位置,此时执行器应向关方向动作:将丢信动作拨码开关拨到"停止"位置,此时执行器应停止动作:若执行器动作相反,应将"电机开"和"电机关"接线交换.阀位反馈电流调试,将执行器动作到关位,调节"调零"电位器,使测试点两端的电压差为零,然后调节"低端"电位器使输出信号为4mA;将执行器动作到开位,调节"高端"电位器使输出信号为20mA.上述调节只需一次即可完成("调零"、"低端"和"高端 "电位器均是顺时针方向增大,逆时针方向减小).注意:当阀位由关到开时,阀位电位器中心轴头对地GND电压的值应由小到大变化.

为了保证执行器在自动控制中的定位精度,须调节灵敏范围.灵敏度范围小,定位精度高,但容易产生振荡.灵敏度范围大,不容易产生振荡但定位精度差.调节"灵敏度"电位器可以二位这间取折衷,使其不产生振荡为优秀调节值

注意:1灵敏度电位器,为单圈270°电位器,到位后不要用力旋转,否则会损坏电位器.

      2调零、低端 、高端电位器,均匀精密多圈电位器(可旋转约25圈).



ZYP-40精小型执行器 ZYP-60执行机构是扬州华通电动阀门制造有限公司的主要产品,我们的产品负责人是周晓,有需要的朋友请直接拨打我的电话0514-82278158,我们的地址是扬州市杨庙镇杨庙工业园区,期待与您的合作!
