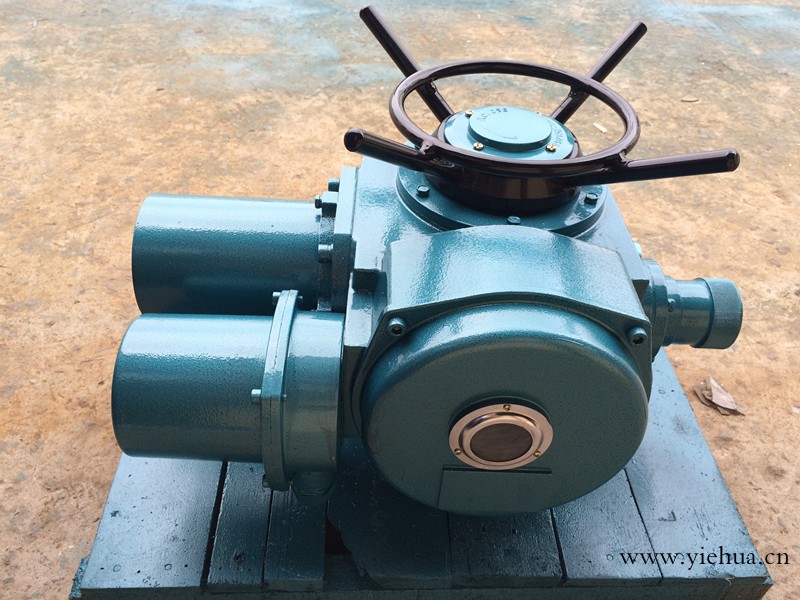

Z350-18户外执行器多回转型

  Z型电装有功能全、性能可靠、控制系统先进、体积小、重量轻、使用维护方便等特点.可对阀门实行远控、集控和自动控制.广泛用于电力、冶金、石油、化工、造纸、污水处理等部门

多回转阀门电动装置按防护类型分:有户外型和隔爆型

按控制方式分:有常规型,整体型和整体调节型

按连接型式分:有转矩型,电站型和推力型.

特点:

1、 全中文显示:多回转阀门电动装置视窗采用高清晰LCD数字、全中文及标示符液晶显示屏.

2、 相序自动纠正:执行机构旋向可自由设定,也可自由校正电源相序.

3、 缺相保护:具有电源缺相保护功能.

4、控制模式:常规远方控制信号采用4~20mA模拟量信号控制,提供4~20mA信号反馈(可提供特殊量控制).远方控制信号、反馈信号均与内部实现电气隔离.

5、 禁动延时保护:避免或减少了机械部分由于惯性承受的反作用力.此保护功能同时适用于现场控制方式和远控控制方式.

6、电子互锁保护:在一个指令正在执行且保持有效,再施加另一个反向控制指令时(即两个指令同时存在并有效),此时电动执行器将停执行完第一个指令后再执行下一个指令.

7、瞬间过力矩保护:当开或关向力矩瞬间被顶开,阀门将停下不动作,即使力矩开关瞬间顶开后闭合,阀门仍不会动作,只有向反向动作一下,即可解除过力矩保护.

8、现场远控切换:现场远控可自由切换,使用户调试、维护方便快捷.

多回转阀门电动装置性能参数表

型号	公称转矩()	公称推力(KN)	最大阀杆直径()mm	最大转圈数(圈)	手动速比	输出转速(r/min)	电机功率(KW)	参考重量(kg)
Z5	50	20	28	50	1:1	12		28
Z10	100	40	28	50	1:1	24/36	/	45
Z15	150					24/36	/	50
Z20	200	100	40	50	1:1	18/24	/	55
Z30	300					18/24	/	58
Z45	450	150	48	120	1:1 (20:1)	24/36	/	110
Z60	600					24/36	/	120
Z90	900	200	60	120	1:1 (25:1)	24/36	/3	139
Z120	1200					24/36	3/4	142
Z180	1800	325	70	150	:1	18/24	4/	250
Z250	2500					18/24	/	255
Z350	3500	700	80	150	20:1	18/24	/10	430
Z500	5000					18/24	10/15	440
Z800	8000	1000		180	90:1	12	13	800
Z1000	10000		100				15	820

Z350-18户外执行器多回转型是扬州华通电动阀门制造有限公司的主要产品,我们的产品负责人是周晓,有需要的朋友请直接拨打我的电话0514-82278158,我们的地址是扬州市杨庙镇杨庙工业园区,期待与您的合作!
