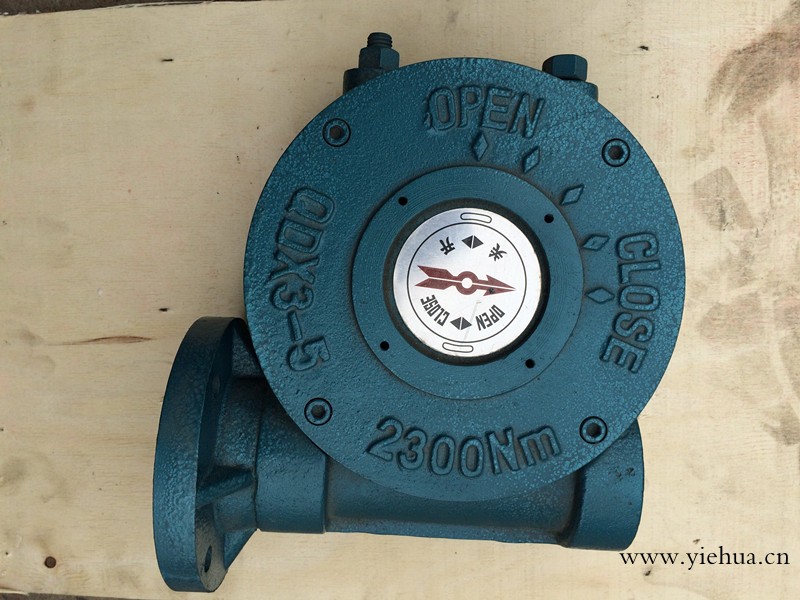

DX3-D配电动蜗轮箱是一种90°回转型驱动装置,适用于球阀、蝶阀、旋塞阀等类阀门.特殊型可输出360°转角.产品共有12个型号.该产品是与多回转电动装置组合输出大力矩部分回转型阀门电动装置.
电动型蜗轮箱连接数据表
外形尺寸 | |||||||||||||
型号 | 位置 | ||||||||||||
A | B | C | D | E | H | h | L | 2-b | φ | N-M深 | d | 重量kg | |
DX3-D3 | 145 | 120 | 90 | 120 | 210 | 68 | 62 | 90 | 8 | 22 | 4-M10 | 102 | 13 |
DX3-D4 | 145 | 120 | 90 | 125 | 260 | 80 | 68 | 83 | 10 | 32 | 4-M12 | 125 | 17 |
DX3-D5 | 145 | 260 | 90 | 120 | 295 | 100 | 75 | 100 | 12 | 36 | 4-M16 | 140 | 23 |
DX3-D6 | 185 | 330 | 125 | 200 | 330 | 120 | 105 | 130 | 12 | 40 | 4-M20 | 165 | 41 |
DX3-D7 | 225 | 375 | 150 | 220 | 430 | 140 | 110 | 125 | 16 | 50 | 8-M16 | 200 | 55 |
DX3-D8 | 275 | 420 | 180 | 250 | 500 | 160 | 120 | 150 | 18 | 60 | 8-M16 | 254 | 85 |
DX3-D9 | 225 | 455 | 150 | 280 | 550 | 188 | 120 | 150 | 22 | 80 | 8-M20 | 298 | 102 |
DX3-D10 | 275 | 530 | 170 | 320 | 700 | 230 | 150 | 170 | 28 | 90 | 8-M20 | 356 | 200 |
DX3-D11 | 330 | 630 | 220 | 360 | 820 | 280 | 180 | 200 | 28 | 110 | 8-M20 | 406 | 350 |
DX3-D12 | 380 | 730 | 280 | 410 | 900 | 330 | 195 | 220 | 32 | 130 | 12-M22 | 183 | 600 |
DX3-D13 | 380 | 860 | 280 | 620 | 1040 | 400 | 205 | 240 | 32 | 160 | 12-M27 | 590 | 1000 |
DX3-D14 | 380 | 1200 | 280 | 630 | 1300 | 450 | 250 | 350 | 36 | 200 | 12-M30 | 720 | 2000 |
DX3-D4电动涡轮是扬州华通电动阀门制造有限公司的主要产品,我们的产品负责人是周晓,有需要的朋友请直接拨打我的电话0514-82278158,我们的地址是扬州市杨庙镇杨庙工业园区,期待与您的合作!
