单体支柱试验台

ZZS-4WJ型单体液压支柱试验台,ZZS-4S型单体液压支柱试验台,FZT-1S型三用阀试验台,FZT-1W型三用阀试验台.

一、概述:

该试验台主要依据中华人民共和国煤炭行业标准《-2006 矿用单体液压支柱》的标准进行设计,是矿用单体液压支柱的专用试验设备和检测设备,能够完成各种型号的单体液压支柱生产验收和日常维修的调试、试验工作,同时还可以实现各种液压元件的密封性能检测和三用阀的调定工作.

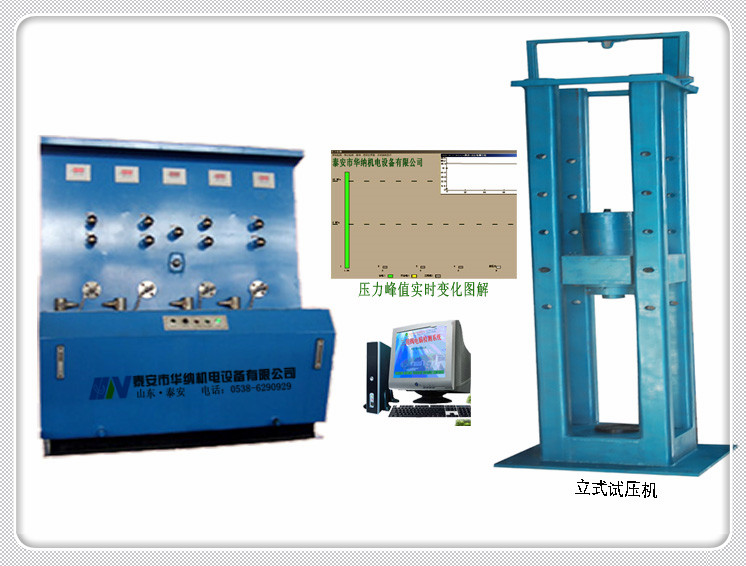

试验台与500kN卧式压机和1000kN立式压机配套使用,能完成对单体液压支柱和三用阀所要求的试验项目,因此是厂矿液压试验、维修工作中用途较广的一种试验台.

二、技术特点:

 1、乳化液泵为低压泵,油泵驱动增压缸产生高压,可输出不同压力的乳化液进行各种试验.

2、设有集中按钮盘和照明设备,操作方便并改善了操作条件.

3、单体液压支柱卧式密封检测支架,大大提高检测效率.

4、计算机检测系统,集数据显示、采集、处理、定时检测于一体,可自动生成测试报表并打印.

三、技术参数:

试验台:

     油压系统:

(1)电机功率:;

(2)油泵流量:15L/min;

(3)工作介质: 46# 抗磨液压油;

(4)试 验 工 位:

    三用阀:2个

    单体支柱:1个

    乳化液系统:

(1)额定压力:40 MPa;

(2)最高压力:60 MPa;

(3)试验工作介质: 3-5%乳化液;

(4)压力传感器精度:%FS

2、压机:

卧式(500kN)

        最大承受能力: 500kN;

        额定承受能力:300kN;

        最大加载高度: DW35;

        工 作 压 力:38 MPa;

        试 压 形 式: 内/外加载;

        油 缸 行 程: 600mm.

立式(1000kN)

       最大承受能力:1000kN;

       额定承受能力: 600kN;

       最大加载高度:DW28;

       工作压力:19MPa;

       试压形式: 内/外加载;

       油缸行程:700mm.

单体液压支柱试验台是依据中华人民共和国煤炭行业标准《-2006 矿用单体液压支柱》的标准进行设计,是矿用单体液压支柱的专用试验设备和检测设备,能够完成各种型号的单体液压支柱生产验收和日常维修的调试、试验工作,同时还可以实现各种液压元件的密封性能检测和三用阀的调定工作.

单体液压支柱试验台与500kN卧式压机和1000kN立式压机配套使用,能完成对单体液压支柱和三用阀所要求的试验项目,因此是厂矿液压试验、维修工作中用途较广的一种试验台.

单体液压支柱试验台是泰安市华纳机电设备有限公司的主营产品,500kN卧式压机和1000kN立式压机配套使用,能完成对单体液压支柱和三用阀所要求的试验项目,因此是厂矿液压试验、维修工作中用途较广的一种试验台.

ZZS-4WJ型单体液压支柱试验台和ZZS-4S型单体液压支柱试验台供用户选择使用,ZZS-4WJ型单体液压支柱试验台为机械液压式试验台,ZZS-4S型单体液压支柱试验台为数显式液压试验台,数据分析软件全种检测.

泰安市华纳机电设备有限公司是生产单体液压支柱试验台的厂家,价格合理,诚信经营,单体液压支柱试验台是矿用单体液压支柱的专用试验设备和检测设备,能够完成各种型号的单体液压支柱生产验收和日常维修的调试、试验工作,同时还可以实现各种液压元件的密封性能检测和三用阀的调定工作.



ZZS-4WJ型单体液压支柱试验台是泰安市华纳机电设备有限公司的主要产品,我们的产品负责人是史顺利,有需要的朋友请直接拨打我的电话0538-6290929,我们的地址是山东省泰安市灵山大街东首路北66号,期待与您的合作!
