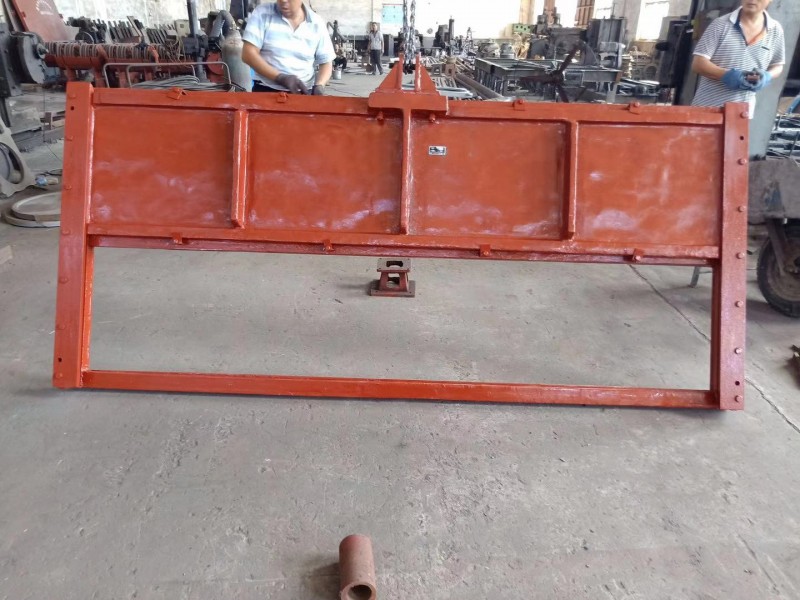

可调节铸铁堰门,又称下式铸铁闸门,是普通铸铁闸门的一种变种闸门,主要应用于调节水位.其工作原理与普通铸铁闸门开启方向恰好相反,闸门向下是打开闸门方向,调节向下开启的行程,可以调水量与水位.广泛应用于市政、石油、化工、电站、冶金、煤碳、轻工、食品、制药、水利、污水处理等给排水工程中管道口和交汇窖井、泥沙地、污水渠道、原站井水口、清水池等,主要作调节水位之.
可调节铸铁堰门结构特点:
本闸门是由门框、闸板、导轨、密封条、可调整密封机构等部件组成.本闸门具有结构简单,密封性好、耐磨性强、操作简单、安装方便,使用寿命长、规格齐全、适应性广等特点.
可调节铸铁堰门(下开式铸铁闸门)密封效果好,几乎达到"0泄漏"状态,适用宽度可达5m以上,但调节水位一般在800mm以下,特别适用于交替运行的氧化沟排水,或大型配水井配水,配套专用启闭装置,仅需注明手动或电动即可,无需另外选用启闭机.
设置在堰口用以调节堰的高度的闸门.
堰门共分三类:铸铁堰门(TYZ)、钢制直动式堰门(TYG)、钢制旋转堰门(TYX).
调节堰门工作原理及构造: 调节堰门主要用于控制和调节水位,也可用于配水、排水等场合.
TYZ型由铸铁制成,耐腐蚀性好,结构简单,价格便宜,在关闭状态有较高密封要求时,可在门框上镶铜密封面,可在铸铁堰门上镶铜和止水橡胶,止水效果高于镶铜产品,可达到无渗漏.
TYG型为钢制结构,橡胶密封,三面止水,可不受规格-,适用于任意场合,当采用不锈钢制作时,使用寿命长.
TYX型密封效果好,几乎达到"0泄漏"状态,适用宽度可达5m以上,但调节水位一般在800mm以下,特别适用于交替运行的氧化沟排水,或大型配水井配水,配套专用启闭装置,仅需注明手动或电动即可,无需另外选用启闭机.
调节堰门与启闭机直联配合,常用于给水、排水、水电、水利工程中水堰水池的调节和流量控制.该调节堰门具有结构简单、止水性好;调节范围广、维护管理方便等特点.
性能及结构
1、型式
堰门结构类似闸门,但其向上为关,向下为开.堰门采用明杆升降式、橡胶密封止水结构形式,启闭机与门体采用螺杆及连接轴联接.
堰门适合附壁安装形式,其具有平整的内底井壁紧密贴合,堰门孔口制成与井壁孔口相应的尺寸.
2、可调堰门结构形式为堰门,采用橡胶密封,墙式安装,安装维修时,堰板可从堰框中取出.
3、堰门在大设计水压时可有效地止水,其泄漏量不大于/(密封面长
4、堰门可根据设计要求在任一位置进行水位与水量的控制,当门体处于中间任意位置时,其二侧与堰底部不渗水.
5、堰门在大设计水压条件下,具有足够的刚度和强度.
6、堰门适合于污水中工作,所有零件在恶劣环境中使其使用寿命长.
三、使用与维护
1、堰门缘水平度3/1000,堰门转动和滑板距离偏差小于1mm,堰门高度偏差+2mm.
2、安装时,先装堰门,用专门的工具定位,使堰门处于垂直位置,测上缘水平度及至池壁的平行度与距离,调整后作二次浇灌.
3、安装蜗轮螺杆装置及连杆手摇动蜗杆,转动堰门,检验其灵活性,再安装滑板,保持与堰门转动平面平行,后安装橡皮密封板.
4、试运行检查安装质量及润滑部位后接通电源,以人工操作电源开关使堰门转动,并按要求调式.
在订货时要提供孔口尺寸,水头,提升高度和结构形式,闸板面一般为正向(迎水面)受压,如需反向受压,订货时需说明,止水一般是后止水(背水面),需前止水时,订货时应说明,使用时必须按操作规程操作.经常检查闸门板与闸槽是否卡涩,及时将卡涩物清除,保证位置置中,使设备正常运行.
污水处理厂{可调节铸铁堰门}批发 调节堰门厂家_华英水利是邢台华英水利机械厂的主要产品,我们的产品负责人是郑海英,有需要的朋友请直接拨打我的电话0319-4761472,我们的地址是河北邢台新河东环路工业工业区,期待与您的合作!
