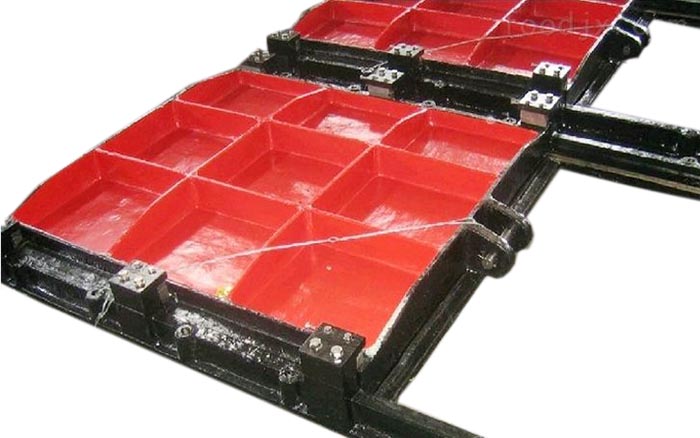

PGZ污水处理厂反向止水铸铁闸门 反向止水污水闸门PZG1000*1000mm结构简单,止水为铜止水,耐腐蚀,
门框由优质铸铁整体浇铸而成,门框两侧自带导槽,精加工之后作门体升降的导轨.门框平面经龙门刨及立车精加工并分别加工一道槽,以便镶入青铜密封面.
闸门框按规定的水头设计,闸门框抗拉、抗压、抗剪强度的安全系数至少为5倍.
在门板上装有铝铁青铜制成的耐磨嵌条,以提供门体沿导轨开启或关闭时的活动面及作密封之用.
门体由优质铸铁整体铸造的方形或圆形平板,并在迎水面自带"#"字形的加强筋,加强筋的数量视闸门规格大小而定,一般间距为250-350mm之间,门体平面精加工并带有镶铜条的槽,以便镶入青铜密封面,门体两侧精加工与门框侧槽配合,形成上下滑轨.门体上端有吊耳,吊耳为铸钢,门体与吊耳的两接触面精加工之后用螺栓固定,吊耳的销轴孔用镗床加工.
在闸板上端设有吊耳,与闸板连接,吊耳的受力点靠近闸板中心线,在水头启闭时,其拉伸压缩和剪切强度的安全系数不小于5.
导轨用优质铸铁制作,导轨面加工成与门框一样的槽,并在平面上镶入青铜,减少门体上下运行时的摩擦力.导轨和门框连接的接触部位精加工,用螺栓联接,并设有定位销防止错位.
铸铁镶铜闸门圆闸门的一种,广泛适用于排水,水利,水电工程的一种单向阀.镶铜铸铁圆闸门用来截止、疏通水流或起到调节水位的作用,使用安全、结构合理性能良好.我公司生产的圆闸门启闭灵活、经久耐用,欢迎广大客户前来选购.
铸铁闸门的耐腐蚀性强.门体和门框的材料采用铸铁,止水面可以镶铜合金或不锈钢等耐腐蚀材料,防腐能力强,特别适用于污水或海水环境中.有特殊要求的地方还可以采用镍铬合金铸铁等耐腐蚀性更强的材料. 铸铁闸门的止水面采用整体加工,止水效果好,金属止水使用寿命长.闸板是直接承受水压力的挡水构件, 闸框是闸板四周的支承构件, 同时也是闸板上下运动的滑道, 滑道以外部分镶嵌于闸墩及闸底的二期混凝土中, 将闸板所承受的水压力均匀地传递到闸墩及闸室底部.闸框迎水面四周与闸板框四周背水面接触处经机械精制、 加工 刨光后平直光滑、 贴合严密, 使结合面、 止水面与运动滑道合三为一.
铸铁闸门一般设置有可调节的楔紧装置,楔紧副分别设在门体和门框上.调节楔紧装置,可使得闸门关闭时门体紧贴门框,达到止水要求.铸铁闸门通常配置手动或电动螺杆式启闭机,铸铁闸门用于操作闸门的启闭. 铸铁闸门具有布置简单,结构紧凑,节省空间;运行维护简单,减少运行费用等特点,但铸铁闸门的造价比钢闸门略高一些.
铸铁闸门的铸铁检验标准具体表现在以下6个方面:
1. 尺寸检验:检验铸件尺寸是否对应零件图纸要求,加工面尺寸精度能否满足装配使用;
2. 外观检验:铸铁闸门铸件表面不允许有未清理彻底的砂子和杂物等;
3. 铸件缺陷:铸件表面不允许有缩松、缩孔、气孔、裂纹、皮缝、缺肉等缺陷或现象;
4. ***能报告:铸铁闸门力学***能(包括抗拉强度、屈服强度、延伸率、硬度、压力指标或者进行必要的低温***能检验)
5. 化学检验:提供化学成分报告,观察其化学成分是否按照目标成分设计;
6. 金相报告:球化率、球化等级等.
PGZ污水处理厂反向止水铸铁闸门 反向止水污水闸门是邢台华英水利机械厂的主要产品,我们的产品负责人是郑海英,有需要的朋友请直接拨打我的电话0319-4761472,我们的地址是河北邢台新河东环路工业工业区,期待与您的合作!
