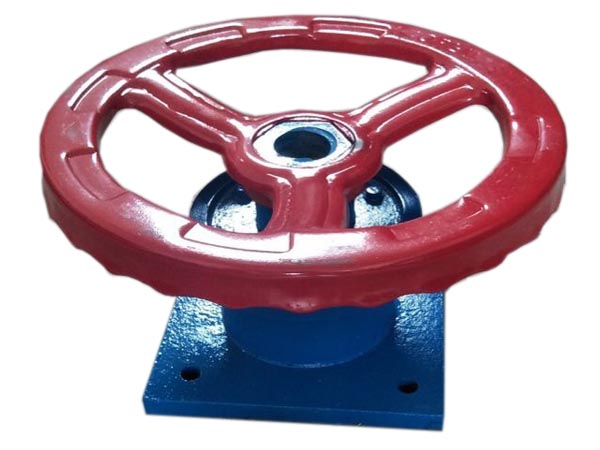

手轮螺杆启闭机结构非常简单,而且安装也比较的简便.主要用在水库/灌区的闸门升降的控制上!
手轮螺杆启闭机是一种手扳带锁式螺杆启闭机 适用于小型渠道、养殖池塘只用.启动形式为手扳启动,并配有机械锁定装置.
启闭机由壳体、机盖、螺母、压力轴承、机械锁头、扳手螺杆组成.
手轮螺杆启闭机经常检查的内容
1、启闭机运行过程中有无异常声响.
2、润滑系统的注油设施,是否完好,油量是否缺少,有无渗漏现象.
3、启闭机的控制系统的动作是否灵敏,有效.
4、螺杆有无振动、弯曲变形.
5、安全联轴器工作中有无打滑现象.
6、电动轴颈摩擦阻力有无增大,间隙是否适中,有无烫手发热现象.
7、机座固定螺丝,有无松动、缺失,底座有无开裂变位.
8、闸门开度指示是否准确一致.
手轮螺杆启闭机:
1、 一定要保持基础布置平面水平180°;启闭机底座与基础布置平面的接触面积要达到90%以上;螺杆轴线要垂直闸台上衡量的水平面;要与闸板吊耳孔垂直,避免螺杆倾斜,造成局部受力而损坏机件.
2、 将启闭机置于安装位置.把一个限位盘套在螺杆上,将螺杆从横梁的下部旋入启闭机,当螺杆从启闭机上方露出后,再套上限位盘.螺杆的下方与闸门连接.
3、 启闭机的基础建筑物安装必须稳固安全.机座和基础构件的混凝土,按图纸的规定浇筑,在混凝土强度未达到设计强度时,不准拆除和改变启闭机的临时支撑,更不得进行试调和试运转.
4、 安装启闭机根据闸门起吊中心线,找正中心使中心线偏差不超过正负3mm,高程偏差不超过正负5mm.然后浇注二期混凝土或与预埋钢板连接.
5、 启闭机电气设备的安装,符合图纸及说明书的规定,全部电气设备均可靠的接地.
6、 每台启闭机安装完毕,对启闭机进行清理,补修已损坏的保护油漆,灌注润滑脂.
启闭机调试 :
1、启闭机在无荷载的情况下,保证三相电流不平衡不超过正负10%,并测出电流值.
2、上下限位的调节:当闸门处于全闭的状态时,将上限压紧上行程开关并固定在螺杆上.当闸门处于全开时,将下限位盘压紧下行程开关并固定在螺杆上.
3、启闭机的主令控制器调整,必须保证闸门升降到上、下限位时的误差不超过1cm.
4、安装后,一定要作试运行,一作无载荷试验,即让螺杆作两个行程,听其有无异常声响,检测安装是否符合技术要求.二作载荷试验,在额定载荷下,作两个行程,观察螺杆与闸门的运行情况,有无异常现象.确认无误后方可正式运行.
1、操作人员必须掌握启闭机的结构、性能与操作方法,并有一定的机械知识,以确保机器的正常运转.
2、操作前,对启闭机进行全面检查,个部位润滑情况是否良好,螺栓有无松动.电动启闭时检查电源线路是否接通,开关是否良好.
3、电动运转时,操作人员不得离开现场,发现问题立即停机.
4、启闭机维修时,必须清除载荷.
5、在使用时,需随时由注油孔注入润滑油,要经常保持足够的润滑油,螺杆要定期清除油垢,涂护新油,以防锈蚀.
