H3-FHGB HGB母板插框,PV8-10 主控框/RSP-10 用户框

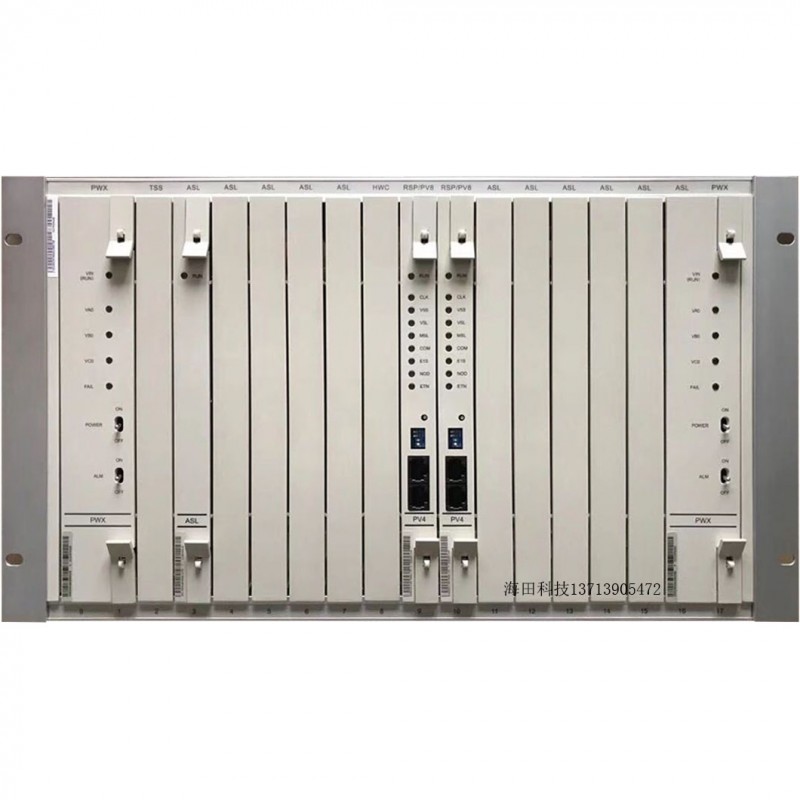

PV8-10 主控框/RSP-10 用户框用于标准19 英寸机柜的系列ONU 中,当电源板PWX 双配置时,本框可插10 块用户板;PWX 单配置时,本框可插11 块用户板.

PV8-10 主控框/RSP-10 用户框插框的背板为HGB 板,二种插框对外物理接口相同,下面以PV8-10 主控框进行描述.

PV8-10 主控框背板示意图
HEADER 上接口

ASL 板:上HEADER 第1~8 排(8 路)、下HEADER 第25~32 排(8路)接用户电缆,对应16 路用户.若为DSL 板,只有上HEADER 的第1~8 排(8 路)接用户电缆.

A32 板:上HEADER 的第1~8 排、第9~16 排,下HEADER 的第17~24排、第25~32 排接用户电缆,对应32 路用户.

PV8/PV4 板:左PV8/PV4 板的上HEADER 第17~24 排、第25-32 排针分别对应接入左PV8/PV4 板的第1~8(4)个E1 接口;右PV8/PV4 板,上HEADER 第17-24 排、第25-32 排针分别对应接入右PV8/PV4 板的第1~8(4)个E1 接口;左、右PV8/PV4 板之间,上HEADER 第5~12排针用短接电缆相互连接,下HEADER 第1~8 排、第17~24 排、第25~32

排用短接电缆相互连接.

左RSP 板:上HEADER 第17~24 排、第25-32 排针分别对应接入左RSP 板的第1~2 和3～4 个E1 接口.右RSP 板:上HEADER 第17~24 排、第25-32 排针分别对应接入右RSP板的第1~2 和3～4 个E1 接口.

TSS 板:下HEADER 倒数第7 排针接电源告警线.

当做ISDN 诊断测试时(如果框中无ISDN 用户,可不接),TSS 板的上HEADER 的倒数第8 针接DSL 来的电缆,做ISDN 辅助端口,TSS板上HEADER 的倒数第7 排针接ISDN 话机.

当做话机测试时,TSS 的上HEADER 的正数第7 排针接ASL 来的电缆,做辅助测试端口.

HWC 板:HWC 板的HEADER 上的第1~8 排、第9~16 排、第17~24 排、第25~32 排、第33~40 排、第41~48 排、第49~56 排、第57~64 排共出8 条差分HW 电缆,与RSP-14 用户框的差分接口连接.

注意:

PV8-10 主控框的E1 接入有两种途径:一种是来自内置传输设备的E1,通过内部电缆,用AMP 头分别接至左右两块PV8/PV4 板;另一种是外部传输设备通过配线架引入的E1 用使用B75 板转换为AMP 头接至左右两块PV8/PV4板.

RSP-10 用户框的E1 接入用方式相同.

PV8-10 主控框可以根据需要灵活配置RSP-14 用户框的数目,用户框是通过配套的差分电缆接入的.

PV8-10 主控框与RSP-14 用户框之间电源互助时,以2 框或者3 框互助.

PV8-10 主控框中只能应用H302PV8/PV4 电路板作为主控板,不能应用H301PV8/PV4 电路板.
