一、概述

RX9527系列继电器接通和分断能力、电寿命测试设备,按-2001、CB7261-2008《继电器保护和安全装置基本试验方法》有关要求进行设计.

二、测试设备主要技术参数

1、样品线圈工作电压

直流稳压:DC3~30V可调 显示精度:±1%读数±2字

交流:AC0~250V可调 显示精度:±1%读数±2字

2、测试工位:1~6工位可设置,循环工作,共用一组负载

3、样品触点额定电流:1~10A

试验电压(AC/DC):空载电压0~300V可调 显示精度:±1%读数±2字,负载电压不超过280V

负载电流:1~60A可调,电流显示精度:±1%读数±2字

功率因素:~1,显示精度±

在线圈通电瞬间100mS内为6倍额定电流.过后降为1倍额定电流

4、负载由多档电感和电阻串联而成,负载交直流可转换;

负载电阻:~300Ω可调,最小步进值为Ω

负载采用刀开关切换

负载散热方式为强制风冷,其工作制为长期连续工作制.

5、负载工作模式:纯电阻负载、感性负载、电动机负载可选择

6、操作频率

通电时间:0~ 精度:±1%

断电时间:0~ 精度:±1%

产品通断电有指示灯指示

7、试验次数范围:1~次可设;准确度:±1次

最大失效次数:1~9999次可设

首次出现失效次数:1~次可记录

当任意试验样品出现失效时(常开或常闭),失效次数加一;当达到设置的失效次数时,系统自动断开失效样品的负载和线圈控制电压,系统保留故障失效工位的最终试验次数的计数

8、设备对试品出现熔焊、短路等现象有防护和报警功能

9、负载箱体内设置测试温度过高报警、过流保护、交流漏电保护功能

10、控制器:采用智能计时器和计数器,所有数据掉电保存

11、设备的供电电源:AC220V 50/60Hz 20KVA

12、设备大约尺寸:宽1800mm*深900mm*高1800mm,重约700kg,配置可移动脚轮

13、使用环境条件

A、环境温度:0℃~40℃,户内式

B、相对湿度:最大相对湿度95%且不凝露,不存在腐蚀性气体或蒸汽等

C、海拔高度不超过1000m

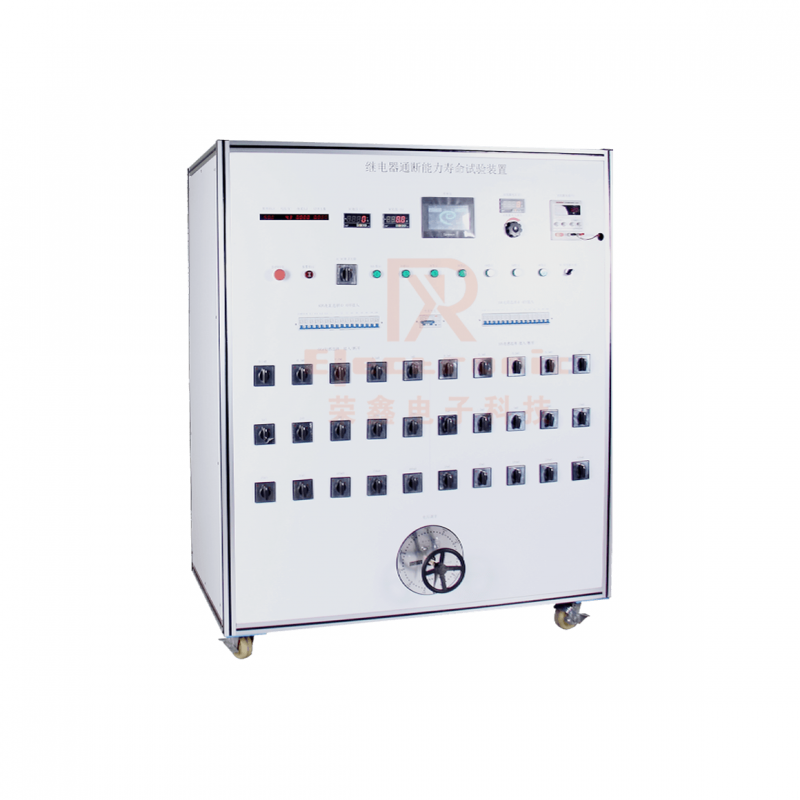

荣鑫供应非标RX9527继电器通断能力寿命试验装置是广州市荣鑫电子科技有限公司的主要产品,我们的产品负责人是李小姐,有需要的朋友请直接拨打我的电话020-84287186,我们的地址是广州市番禺区南村镇兴业大道二楼,期待与您的合作!
