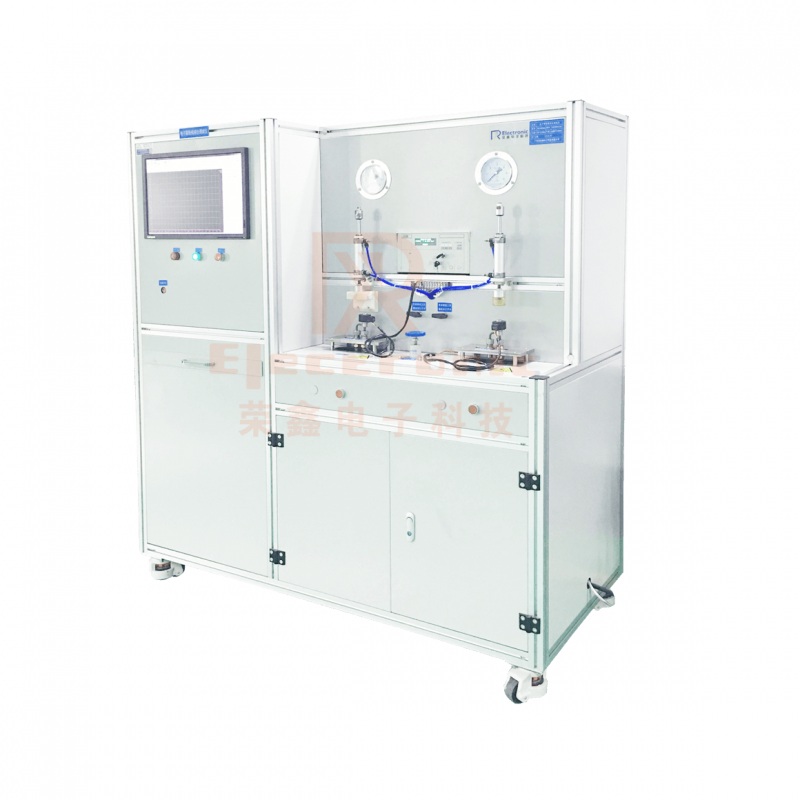

一、概述

本机根据JBT-0212、JBT-10386设计而成,适合测试电子膨胀阀的流量特性、开阀脉冲、阀口泄漏量、最大动作压差、逆向开阀压差、耐疲劳性试验等试验,采用进口电子数显流量计,流量测试误差±%,可根据阀的开度需要任意定脉冲数,并能显示出每个脉冲数的流量变化值.系统自动控制,输出试验压比例可调,阀门输入脉冲数可设定,实时检测系统的压力、流量参数和脉冲数,可识别流量、压力突变点,通过计算机设定参数后一件开启试验,生成流量特性、阀口泄漏量参数曲线和记录试验结果.

二、技术指导

1、供电电源:AC220V,50Hz,功率约1KW

2、气源:6MPa以上洁净高纯度氮气

3、运行环境:湿度范围 38~85%RH(不结露环境),温度范围 -10~40℃,无强电场,强磁场干扰,气源压力稳定

4、工位数:2个

5、测试项目:内部泄漏量试验、流量特性试验、正向最大开阀试验压差试验、逆向最大开阀压差试验、耐疲劳性试验

6、数显压力表:精度优于±%,瑞士HUBA,量程0~6MPa

7、数显气体流量计:精度优于±2%,法国ATE,量程0~20000L/H

8、电压电流:数显精度优于±%,青智

三、设备功能特点

该测试台用于测试DPF()型电子膨胀阀阀口泄漏量、流量特性、开阀脉冲试验、最大动作压差试验、逆向开阀压差、耐疲劳性试验等,手工装夹产品,一次装夹产品完成一一个测试项目.通过专用测试软件,可实时数据显示,试验系统试验产品、试验方法、试验报告均以数据库形式存储和管理;可打印实验报告,可与0FFICE办公软件兼容,可编程试验报告,让用户可依据自己的特点设计编排.试验报告查询或调取方便,可以自动生成月报表、季度报表和年度报表;

1、开阀脉冲试验:

以电压(12VDC)、指定励磁方式(1 2相助带) 、频事(如83、3PPS)驱动、使阀体全闭(0脉冲),然后在膨胀阀全闭状态下,从阀体进口端输入压力为1MPa氮气,驱动电源将电子膨胀阀以1脉冲为单位开启,直到出口端流量出现突变的拐点,相应所输入的脉冲数就是开阀脉冲数,测试软件自动获取流量出现拐点的脉冲.

2、阀口泄漏量:

以电压(12VDC)、指定励磁方式(1~2相励磁)、频率驱动、使阀体全闭,然后在膨胀阀全闭状态下,从阀体进口端输入压力为1MPa氮气,用流量传感器测出出口端氮气的泄漏量,软件能显示泄漏量.

3、流量特性测试:

将被测膨胀阀连接,测试用气体采用干燥空气或氮气;在环境温度25℃、标准大气压下进行测试.以电压(12VDC)、指定励磁方式(1~2相励磁)、频率驱动、使阀体全闭,确定原点,从阀体进口端输入压力为氮气,当膨胀阀控制器发出相应的脉冲数时用流量传感器测出出口端氮气的流量,从0-500脉冲,每隔50脉冲进行一次测定.在条件不变的情况下,电子膨胀阀从全开到全闭(反行程),各个开度下流量的重复性要求在%以内
