东莞厂家直销不锈钢折弯机 卷板机

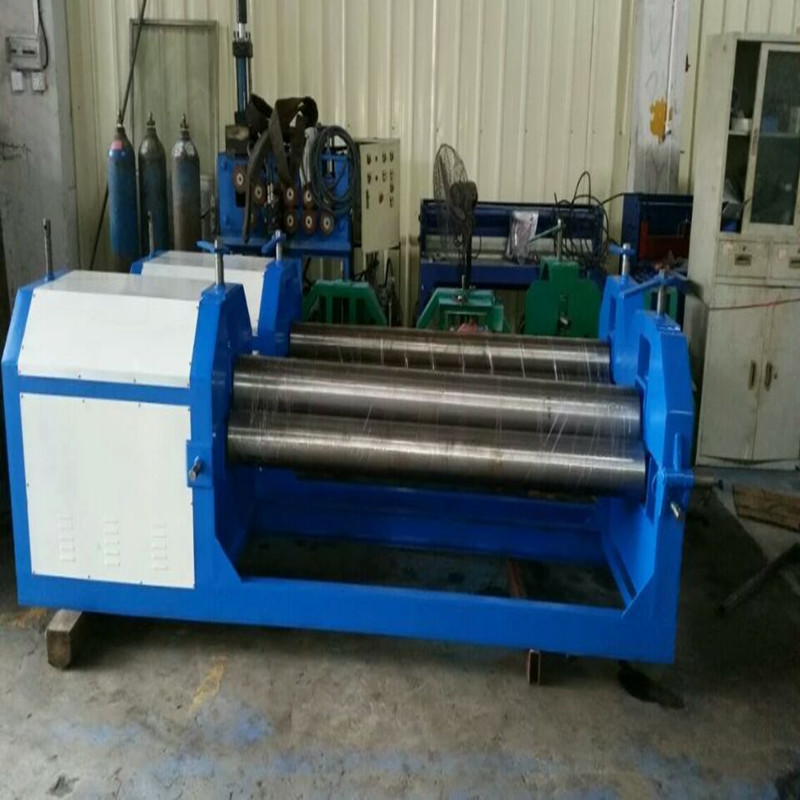

三辊卷板机性能特点:

本机结构型式为三辊对称式,上辊在两下辊中央对称位置作垂直升降运动,通过丝杆丝母蜗杆传动而获得,两下辊作旋转运动,通过减速机的输出齿轮与下辊齿轮合,为卷制板材提供扭矩.本机床结构紧凑,操作方便.

该机床适用于金属板材弯曲成型工作,可卷制圆形,弧形和一定范围锥形的工作,也可粗略校平金属板材.

一:结构概述 本机为对称上调试三辊卷板机.两个下辊为主动辊,其位置固定,上辊为动辊,可以上下移动.借助离合器上辊对于下辊可调节成平行或倾斜位置,以适应卷制圆形或锥形工件的需要.三根辊筒安装在左右机架上,构成机器的主体.传动系统全部设置在右机架的右侧,机架及传动部分设置在整体焊接底座上,构成机器的主体.电控台设在机器的前面.为指示上辊升降位移,在右机架及轴承处设有指针、标尺.为便于筒形工件从上辊取出,在上辊左端设有翻转轴承,右端设有翘起调整结构. 下辊的正反旋转、上辊的升降、翘起、放平均由电器控制,卸料的翻转轴承的脱开与闭合,翘起调正机构的位置调整,离合器的离合均为手动操作. 这种结构的三辊卷板机,由于两下辊的位置固定,且始终对称于上辊,直接用它卷制出的工件的端部剩余直边较长,需要先借助于专用工具或其它设备予弯端部来弥补这一不足. 由于其结构简单,工作可靠,易于维护,所以中板筒类另外的制作中有较广泛的使用.

二:传动系统 本机的两个下辊为主动辊,它是由主电机通过比为的圆弧齿轮减速机中-传动副再传递给下辊为支承的一级开式齿轮副,使下辊获得了设计转动速度,构成了机器的主传动系统.主传动系统中设有制动器,以实现快速制动. 上辊的升降运动是由辅助电动机通过比为12的辅助圆弧齿轮减速机中二级传动副减速,带动装在机架中的蜗轮副转动,嵌入轱轮内的丝套旋转迫使连接上辊的升降丝杆作直线移动,构成了该机的辅助系统.上辊两端对于下辊的相对位置的调整,是在脱开蜗杆轴上的离合器后,使左端的升降丝杆霍德尔单独的升降来实现的.

东莞厂家直销不锈钢折弯机 卷板机是东莞市寮步沪重机械经营部的主要产品,我们的产品负责人是毛祖斌,有需要的朋友请直接拨打我的电话18938225168,我们的地址是东莞市寮步镇莞樟路凫山段沪重机械经营部,期待与您的合作!
