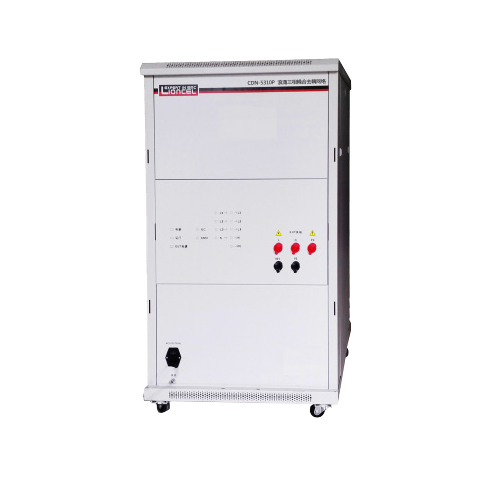

雷击浪涌/振铃波电源线耦合去耦合网络

CDN-5310P



产品简介

浪涌耦合去耦网络作为雷击浪涌/振铃波测试系统的主要组成部分,直接决定了测试结果的一致性和重复性.凌世研发生产的电源线耦合去耦合网络完全符合IEC61000-4-5 及IEC61000-4-12中对于输出端波形的校准要求,为产品电磁兼容抗扰度测试提供准确评估手段.



技术特点

■ 自动耦合去耦网络,自由切换共差模测试,可通过设置共差模比实现一键测试;

■ 网络外置,可配合任意品牌雷击浪涌/振铃波发生器完成雷击浪涌自动测试;

■ 模组化架构,便于维护与升级.



技术参数

电源线耦合去耦网络模块
规格型号	CDN-5310P
耦合的浪涌波形	浪涌综合波、振铃波
最大输入浪涌电压	10kV
最大输入浪涌电流	5kA
相位	异步;   同步:0～359°
耦合方式	共模、差模
残余电压	不超过耦合电压的15%
被试设备容量	三相 AC440V/100A DC200V/100A(DC1500V/100A)
尺寸	600*700*1200mm
重量	120kg
