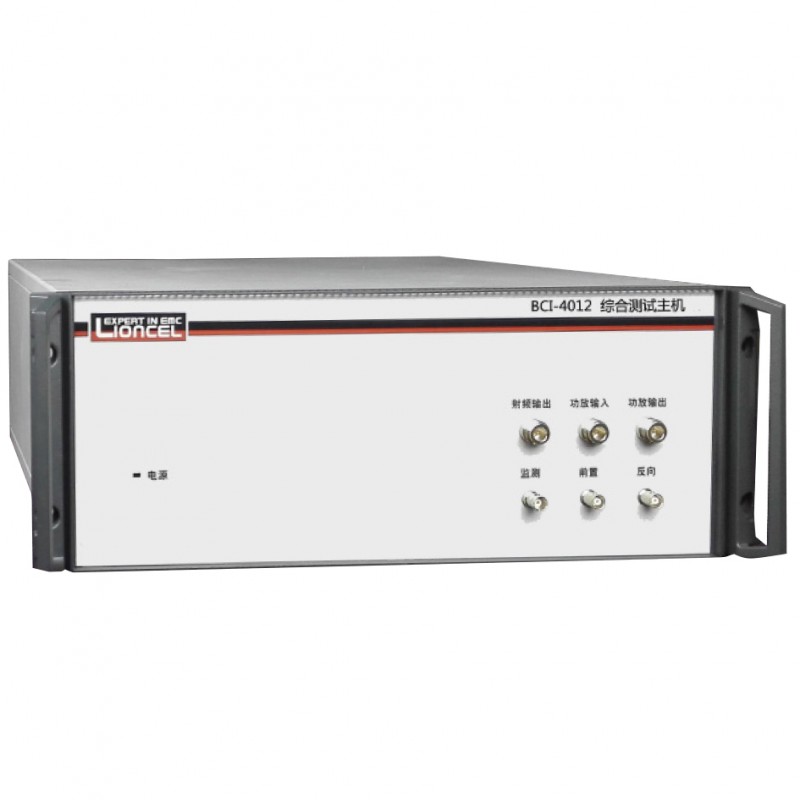

车载电子BCI大电流注入测试系统

BCI-4012

产品简介

BCI-4012大电流注入测试系统完全符合ISO11452-4标准,并且支持开环测试法与闭环测试法,100kHz的起始频率,足以满足全球车企的测试要求,内置3通道功率计,可利用定向耦合器实时监测正向及反向功率,中英文界面测试软件,设计上更符合中国人的操作习惯.



符合标准

ISO11452-4  GB/T17619 GB/



技术特点

■ 上位机控制,标配中英文版专业测试软件,功能完整,可扩展性好;

■ 功率计及电流注入和校准探头均为国际知名厂商配套产品,测试准确性有保证;

■ 全系统频率范围:100kHz～400MHz,可扩展到100kHz~1GHz;

■ 内置信号源频率范围:9kHz～3GHz;

■ 内置功率放大器频率范围:100kHz～400MHz,125W可选,可扩展到100kHz~1GHz;

■ 内置功率计:9kHz～3GHz;

■ 全自动校准,全自动测试及测试过程中输出功率监测;

■ 可外部扩展测试,支持开环注入法和闭环测试法.



技术参数

规格型号	BCI-4012
测试电流	开环法测试(替代法测试)≥300mA,闭环法测试≥200mA
输出阻抗	50Ω
电压驻波比	≤
信号源
频率	9kHz～3GHz
输出电平	-60～10dBm
非调制信号	连续波
调制模式	幅度调制:  调制频率:～500kHz  调制深度:0～100% 脉冲调制:  调制频率:～20kHz    占空比:    1～100%
功率放大器
输出频率	100kHz～400MHz(可扩展至1GHz)
最大输出功率	125W(线性功率)
谐波	<15dBc
功率计
输入频率	9kHz～3GHz
输入功率	-40dBm～+30dBm
系统整体配置
软件	支持Windows   系统
控制接口	USB
输出接口	N型接头
尺寸	19''/4U
重量	40kg



车载电子BCI大电流注入测试系统 BCI-4012是上海凌世电磁技术有限公司的主要产品,我们的产品负责人是杨峰燕,有需要的朋友请直接拨打我的电话02156776010,我们的地址是普陀区同普路1225弄5号楼2F,期待与您的合作!
