液氮常压储罐

液氮常压储罐是用来储存液态低温氮气的常压双金属平底储罐,一般都是双金属结构,中间用珠光砂来填充绝热,保证内罐液氮的低温状态,使液态氮气不易蒸发.

产品详情

配置参数

容积:200~50000m³

工作压力:10Kpa~50Kpa

设备结构

结构形式:平底拱盖、立式双层壁;

绝热形式:珠光砂粉末堆积绝热;

设备组成:内槽、外槽、底部绝热层、夹层绝热层、设备梯子平台、设备阀门仪表及基础平台等组成.

设备基础平台

设备为平底拱盖、立式双层壁结构.

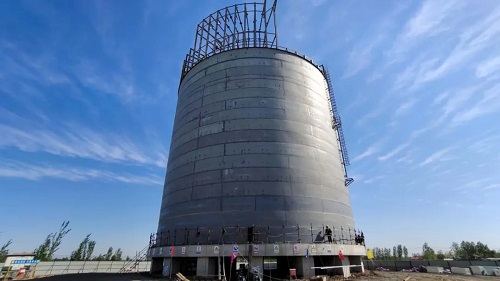

设备基础采用架空式,整个设备座落在钢筋混泥土基础平台之上,基础平台底部利用混凝土立柱支撑,设备基础通风、隔潮,且设备被架高.

设备内外槽体

  内槽主要由罐顶、筒体和底板组成,各部件材料均采用奥氏体不锈钢304.槽体设置DN500的顶人孔和DN600侧人孔,顶人孔主要用于在施工和设备检修时进入内槽;侧人孔为工艺人孔,设备制作完毕后焊接封死;内槽底部基础均匀预埋锚带,通过锚带可将整个内槽紧固于底部基础之上,同时还可防止内槽在举升力作用下,底部产生外凸变形.

外槽主要由顶盖、筒体和底板组成,各部件材料采用235B钢板.槽体设有DN600的顶人孔和DN700侧人孔,以便设备的检修和维护.外槽底板铺设在基础平台上,并通过预埋钢板将外槽  体紧固于基础平台上,底板侧边采用防止水分进入的结构.

   内外顶盖采用纬向带肋拱顶结构,顶盖壁板厚度5/6mm;

   内外筒体采用内置角钢圈加强结构,筒体壁板厚度5-8mm不等.

   内筒体上部与顶盖(承压环)、筒体下部与底板联结的关键承压部位采用厚板和筋板加强结构,保证能够承受足够的压力.

贮存介质

液氮、液氧、液氩、液态乙烷、乙烯等;

工艺流程系统

进液系统;温度系统;

排液系统;气体排放系统;

泵回流系统;分析取样系统;

夹层氮气供应系统;安全系统;

液位、压力测量系统;增压系统.
