电气竖井电缆排放空间有限应该如何安全固定电缆?

正常情况电气竖井中电缆的敷设预留的空间很大,也有空间小的情况.例如有客户的电缆间距只有公分,这就对电缆固定夹具的使用有了-.一般电缆固定夹的孔间距至少公分以上,正常的固定间距也是为了防止电缆之间的涡流的产生.为了解决客户这一问题,远能公司设计师根据固定电缆的不同直径,不同排列,设计出了环氧板定制的电缆固定夹,间距控制在了2公分左右,提升了电缆的安全系数,也使竖井电缆排列整齐,美观.

竖井中的电缆固定夹均配有固定支架,并且分为内弯和外弯两种.内弯是指固定膨胀螺栓的孔相对朝里,这种高度为35-50mm之间;外弯是指固定膨胀螺栓的孔耳朵朝支架的两侧,这种高度也为35-50mm之间.内外弯支架均可使用,因客户需求而异.

环氧树脂板的材料性能:

环氧板是玻璃纤维布用环氧树脂粘合而成加温加压制作,在中温下机械性能高,在高湿下电气性能稳定.适用于机械、电器及电子用高绝缘结构零部件,具有高的机械和介电性能较好的耐热性和耐潮性.耐热等级F级(155度).环氧板的厚度为-100mm不等,当做成电缆固定夹时,厚度一般在30-40mm之间.材料本身是绝缘的,安装与BMC复合材料制作的电缆夹具一样,不用橡胶垫,可直接与电缆外表皮接触,安装便捷.

1. 电缆固定夹型号:YGD-11,外形尺寸:80×44×25mm,螺杆中心距:52mm,适用电缆外径18-28mm.

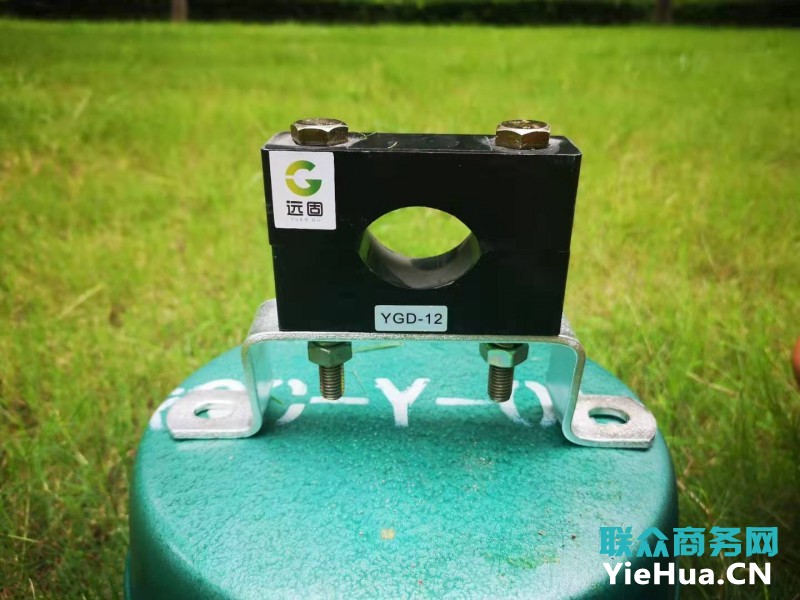

2. 电缆夹型号:YGD-12,外形尺寸:100×64×30mm,螺杆中心距:67mm,适用电缆外径29-45mm.

3. 西安远能电缆夹具型号:YGD-13,外形尺寸:140×80×35mm,螺杆中心距:100mm,适用电缆外径43-59mm.

4. 防涡流电缆夹型号:YGD-14,外形尺寸:140×93×35mm,螺杆中心距:100mm,适用电缆外径55-70mm.

YGD-11电井电缆夹具厂家直销,防涡流电缆夹子型号规格是西安远能机电科技有限公司的主要产品,我们的产品负责人是李静,有需要的朋友请直接拨打我的电话13709291709,我们的地址是西安市莲湖区大寨路1号华府新桃园2幢1单元13006室,期待与您的合作!
