产品说明:

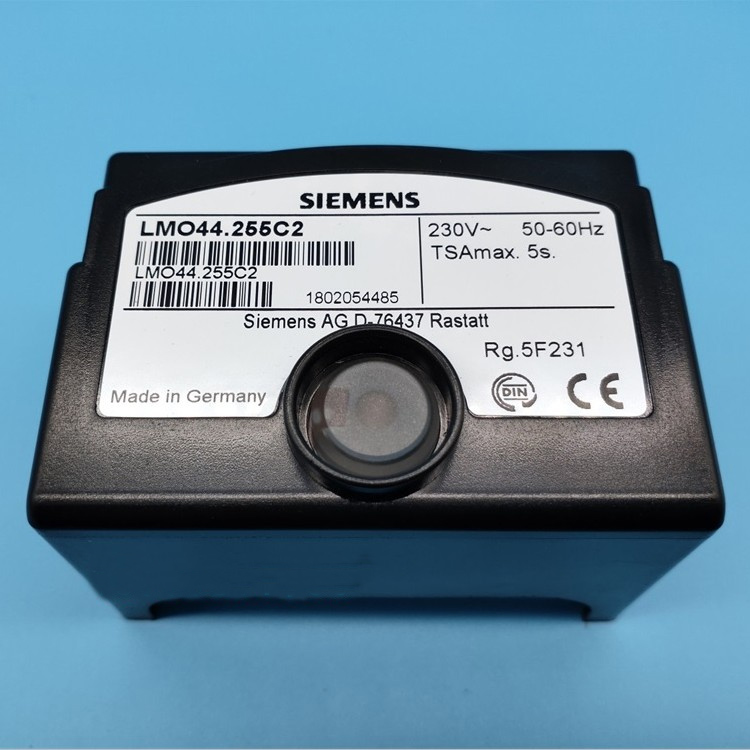

LMO系列燃油燃烧器控制器
:SIEMENS(西门子)
产地:德国
描述:
基于微处理器控制强制通风间歇运行的燃油燃烧器LMO14.../LMO24...小于30Kg/h
LMO44...大于30Kg/h,并用于固定式直燃空气加热器
主要参数
主电压                                AC230V +10%/-15%

                                      AC110V +10%/-15%

主频率                                 50...60Hz ±6%
外部保险丝                              5A
功率                                   12VA
重量                                   200g
保护等级                               IP40
连线长度                               3M(100pF/m)
电眼连线长度                           20M
额定电流                               LMO14...	LMO24.../LMO44...
运输环境                               IEC 721-3-2
内部条件                               class 2K2
温度范围                               -30...+70oC
湿度                                   <95%
运行环境                               IEC 721-3-3
内部条件                               class 3K5
机械条件                               class 2M2
湿度                                   <95%
安装注意事项
1 控制器单元和-电缆必须与高压点火电缆分开安装不要混淆相线和中线不得进水

2 安装开关, 保险丝, 接地等应符合本地规章

3 连接图显示将一条接地中点导线应用于燃烧控制器. 在网络内的电离电流监控无接地
中点导线的情况下,接线柱2必须通过一个RC 单元(型号:ARC 4 668 9066 0)
这里要注意遵守当地适用的法规(比如关于电击防护),因为当供电电源为
AC 120 V (50/60 Hz) 或 AC 230 V (50/60 Hz) 时,峰值传导电流可达到 mA
确认不超过接线柱所能允许的大电流量

4 不要提供外部的主电压到燃烧控制器的控制输出,当测试装置控制燃烧控制器 (燃料
阀等),LME 不要连接.

5 在没有风机的情况下,AGK25必须与接线端3连接,否则燃烧器不能可靠启动

6 为了安全起见,将中性导线连接到接线柱2.如下所示,燃烧器元件(风机, 点火变压
器和燃料阀)必须连接到中线导线上.中性导线和接线柱2之间的连接是在控制单元底部事先接线.

程控器西门子控制器是鲤城区达鸿机械配件商行的主要产品,我们的产品负责人是章宝林,有需要的朋友请直接拨打我的电话15805039632,我们的地址是泉州市鲤城区树兜北路,期待与您的合作!
