产品说明

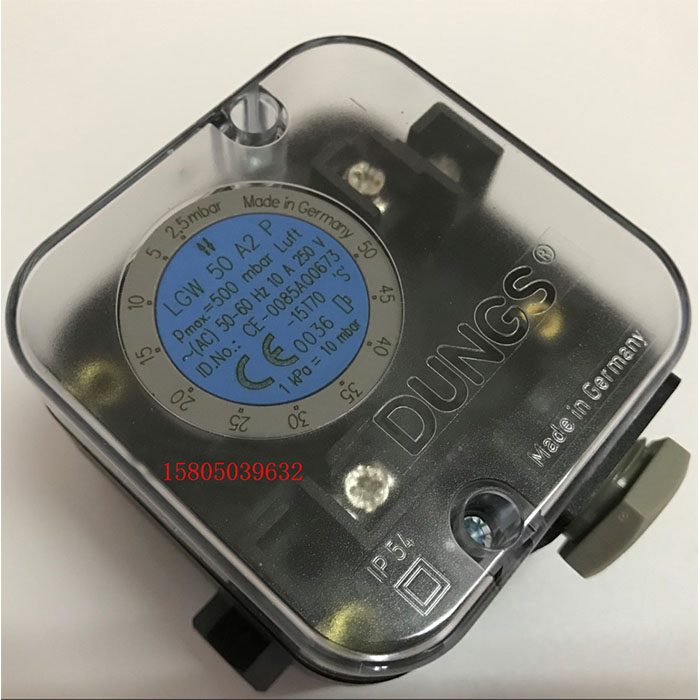

差别压力监控器LGW...A2,LGW...A2P是用于燃烧设备的可调节差别压力监控装置.在为使用所设定的额定压力值而改变压力实际值的场合,差别压力监控器可用于流量循环回路的打开、关闭及转换.额定值有带有刻度的调节轮调节.LGW...A2P下部装有检测键.
. 压力监控器在燃烧,通风及空调技术中用于压力监控.
. 适用于空气、烟气、废气和-非腐蚀性气体.
. 不适用于燃烧气体.
型号表
型号	调整范围mbar	压力开关的公差mbar
LGW3A2	 - 3	<
LGW10A2	1 - 10	<
LGW50A2	 - 50	<1
GW150A2	30 - 150	<3
LGW3A2P	 - 3	<
LGW10A2P	1 - 10	<
LGW50A2P	 - 50	<1
GW150A2P	30 - 150	<3
技术参数
工作过压
LGW3A2 - LGW150A2	500mbar
LGW3A2P - LGW150A2P	500mbar
压连接
LGWA2:软管接口?
LGWA2P:中心外壳下面G1/4,用于过大压力的锥形内罗纹,带检测键;用于欠压的接口和G1/8内螺纹
测量连接	9,可用长度为10mm,带闭锁螺丝
温度范围
环境温度	-15C到 60?C
介质温度	-15C到 60?C
储存温度	-30C到 85?C
材料
外壳	聚酯
开关部件	聚酯
膜片	NBR
操作接触部件	纯银
操作电压
交流电有效值	小	250V
直流电	小12V	48V
额定电流
交流电有效值	10A
直流电	20mA
电路连接
标准结构:通过电缆入口M20*连接到螺钉固定接线柱上
特殊结构:接插连接用于符合德国工业标准DIN EN 要求的线路插座,3级带保护触点.
防护等级	IP54符合国际标准IEC 529(EN 60529)
调整公差	开关点偏差可为额定值15%,在压力上升时调整,膜片位置垂直
