-单相医用隔离变压器,(IT系统监控装置绝缘检测装置)-绝缘监视仪,剩余电流探测器-专用互感器,报警指示器-外接报警测试面板(此元件要正常工作我公司提供一个仪器专用电源),按你图纸上的配置是医用隔离电源系统标准配置五件

a、每间I级手术间按原设计配电思路以及总负荷配备不应小于10KVA,且必须设置≥隔离变压器构成的IT系统(包括隔离变压器、绝缘监测仪、电流互感器、仪器专用电源、外接报警显示和测试单元); 每间Ⅲ级手术室总配电负荷不应小于8KVA,IT系统≥隔离变压器构成的;IT系统最大分断时间230V应为.

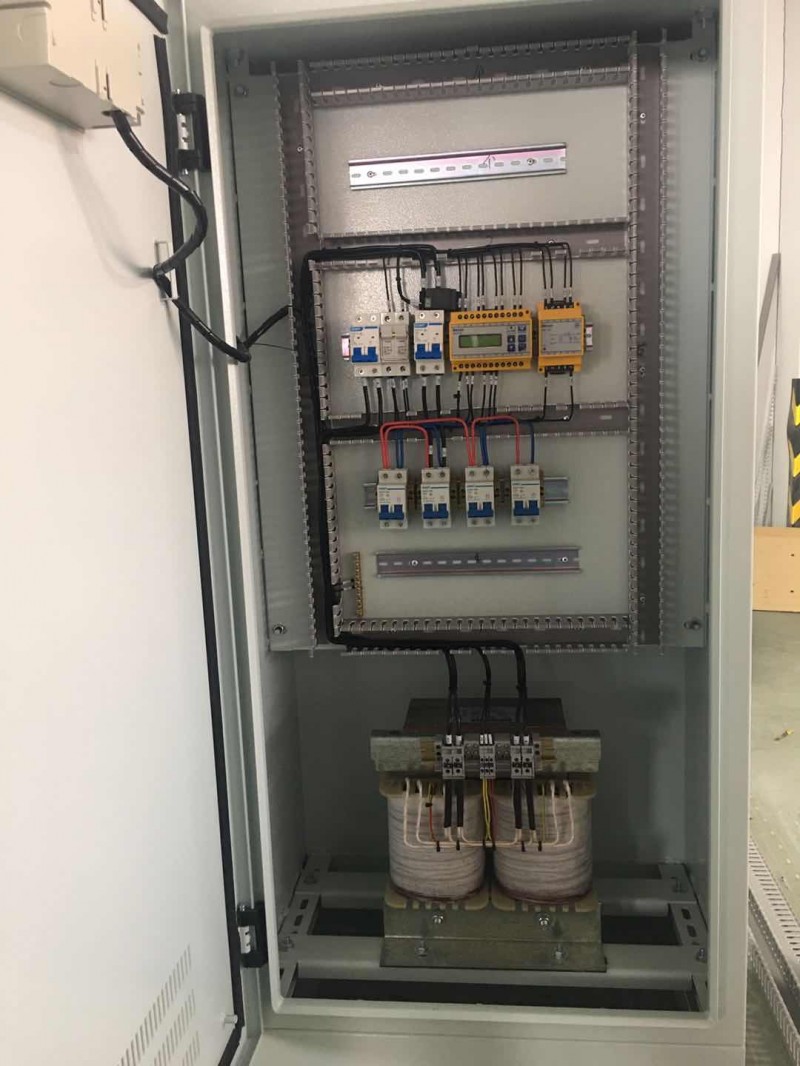

b、医用隔离电源系统由医用隔离变压器,绝缘监测,外接报警装置,断路器等主要元件组成,并符合以下标准:

产品咨询:盛工 8801

1隔离变压器

满足《建筑物电气装置 第7-710部分:特殊装置或场所得要求—医疗场所》-2005 / IEC60364-7-710:2002 .6中规定:医用隔离变压器应符合IEC61558-2-15的要求.

变压器的二次侧额定电压Un不应超过250V,用于移动式和固定式设备的医疗IT系统应采用单相变压器,其额定输出容量不应小于,但不应超过10KVA.

医用隔离变压器的金属外壳需与局部等电位联结端子板联结.

2绝缘监测仪

绝缘监视报警系统符合IEC61557-8和IEC60364-7-710标准.

交流内阻抗应至少为100kΩ;测试电压不应大于直流25V;即使在故障情况下,其注入电流的峰值不应大于1Ma;最迟在绝缘电阻降至50 kΩ时,应发出信号.应配置试验此功能的器具.

3报警显示系统

实时监视隔离变压器负荷状况及变压器的绕阻温度.

一只(绿)灯亮表示工作正常;

当绝缘电阻下降到最小整定值时,一只(黄)灯亮.应不能消除或断开这个亮灯指示;

当绝缘电阻下降到最小整定值时,音响报警动作.音响报警可以通过面板解除;

产品咨询:盛工 8801



当故障被清除恢复正常后,(黄)色信号应熄灭.
