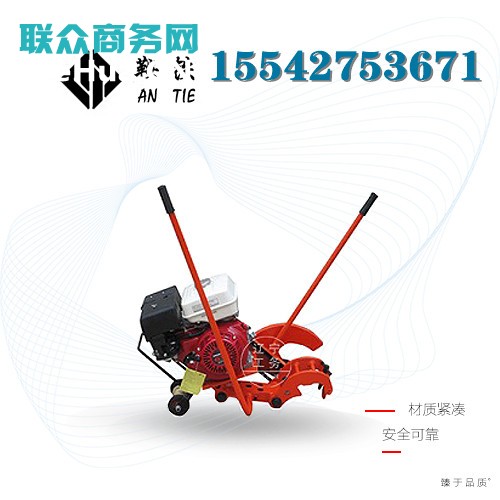

泰安鞍铁切轨机NG-9_轨道维修_专用锯片

技术参数

技术参数:

型 号 NG-9型

汽 油 机 功率 9马力

主 轴 转 速 3200转/分

锯 割 砂轮 片 φ400×φ32×4

锯 割 范 围 43-60kg/m钢轨

切 面 垂直 度 ≤

砂轮片利用率 50kg/m钢轨使用4-5次

60kg/m钢轨使用3-4次

切轨机NG-9根本构造与工作原理

工作原理:切轨机NG-9根据无齿锯切削原理,应用摆动机构,使转动的薄片砂轮轴线绕着钢轨轴线沿着一定轨迹往复摆动,薄片砂轮对钢轨实行切割.砂轮片回转平面与钢轨断面接触长度较小,从而减少砂轮片的磨耗,进步砂轮片应用率及工作效率.

1、主运动:切轨机NG-9由发起机、驱动V带传动使主轴(砂轮片)回转.

2、进给运动:切轨机NG-9应用切割臂与摆臂的相对摆动,靠切轨机的自重来完成砂轮片的进给切削运动.切割臂主轴砂轮片回转面在摆臂(卡轨机构)中心平面旁侧,并悬臂较长,因而锯片可切到钢轨底.

根本构造:

1、摆臂轴、套间为滚动摩擦,减小磨损,延长寿命.

2、摆臂、切割臂、皮带轮为铸造铝合金构造,质量轻、强度高.

3、装夹机构具有防脱轨功用,内燃切轨机安放在钢轨上,切轨机重心与钢轨中轴线重合,即便旋松夹紧螺杆,切轨机不发作倾斜.

4、切轨机NG-9内燃机座为精细铸钢,增高强度,减轻重量.

5、走行机构增设辅助轮,保证在地面推行时平稳.
