技术参数

钢轨道岔磨轨机是由两个相互垂直移动的台车彼此运动组合而成的,它能在所有方位上进行打磨,操作灵活,磨削装置可绕一固定轴向侧面转动±35°角,可打磨辙岔岔芯、钢轨顶面及侧面飞边.

基本参数

1、汽油机型号:HONDA-GX160

2、汽油机功率:

3、磨削垂直行程:170mm

4、整机质量:80kg

工作原理:钢轨道岔磨轨机以汽油机为动力,通过离心式离合器带动同步带轮,经过同步带把动力传递给主轴,带动砂轮进行回转运动,同时通过一个进给手轮来调整砂轮的进给量,如需要打磨钢轨侧及圆弧处,可通过旋转彷形手轮对钢轨进行轨形打磨.

(一)使用前的安全措施:

1、检查汽油机的燃油量和机油量是否充足,如不足,先添加燃油和机油.具体方法参照汽油机说明书.

2、作业前,先将进给手轮旋转到最上边,使砂轮远离钢轨面,然后将辅助支承架支承好,启动汽油机4,空转30秒钟,检查传动部分是否灵活、有无异常杂音,螺纹连接是否松动.

3、钢轨道岔磨轨机由一人或二人操作,一手扶彷形手轮,一手扶持彷形架.

4、钢轨道岔磨轨机打磨时操作人员必须穿戴适当的防护用品:眼镜、手套等.

5、如打磨火星落到或接近易燃物,应采取防护措施,避免火情.

(二)操作方法:

1、按上述准备好的工作,顺时针转动进给手轮3时,砂轮下移.

2、获得良好的打磨质量,须按两步进行.

a)粗打磨:打磨应从轨面开始,钢轨道岔磨轨机沿钢轨往复移动,缓慢放下砂轮打磨凸起部位,待打磨至离轨面1mm,再旋转彷形手轮按上述方法打磨侧面.

b)精打磨:在粗磨的基础上打磨机重新就位,准备打磨轨面.当钢轨道岔磨轨机就位后,放下砂轮,使之刚好触及焊缝附近不须打磨的轨面,从轨面开始打磨,然后旋转彷形手轮打磨侧面,打磨范围应达到焊缝两侧各100mm,为补偿砂轮磨损,应随时调整砂轮进给量.

3、钢轨道岔磨轨机打磨完成后,必须逆时针旋转手轮,使砂轮上提,以便于进行下一个焊缝的打磨,减小油门,关闭汽油开关,使汽油机熄火,停止作业.

4、下道前,将仿形架与机架垂直复位,确保运输安全.

公司名称:辽宁工务铁路设备制造有限公司

林经理:一五五-四二七五-三六七一

天门鞍铁钢轨道岔磨轨机工务铁路器材维修步骤你还不知道

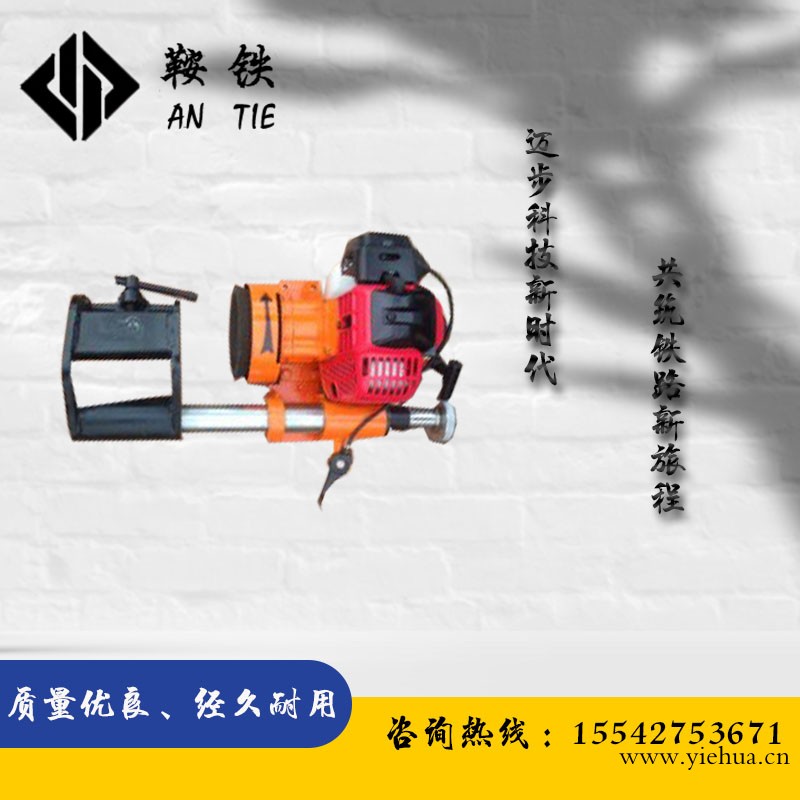

因产品生产批次、具体型号不同,以上图片仅供参考,详情可联系我们的销售人员进行具体核实.
