沧州鞍铁捣固机ND-*4型铁路工程机械详细操作规程

我公司秉承"专于品,精于型,优于心"的公司理念,以服务为基础,以质量为生存,以科技求发展为服务宗旨,为广大的客户提供优质的服务.

详细参数

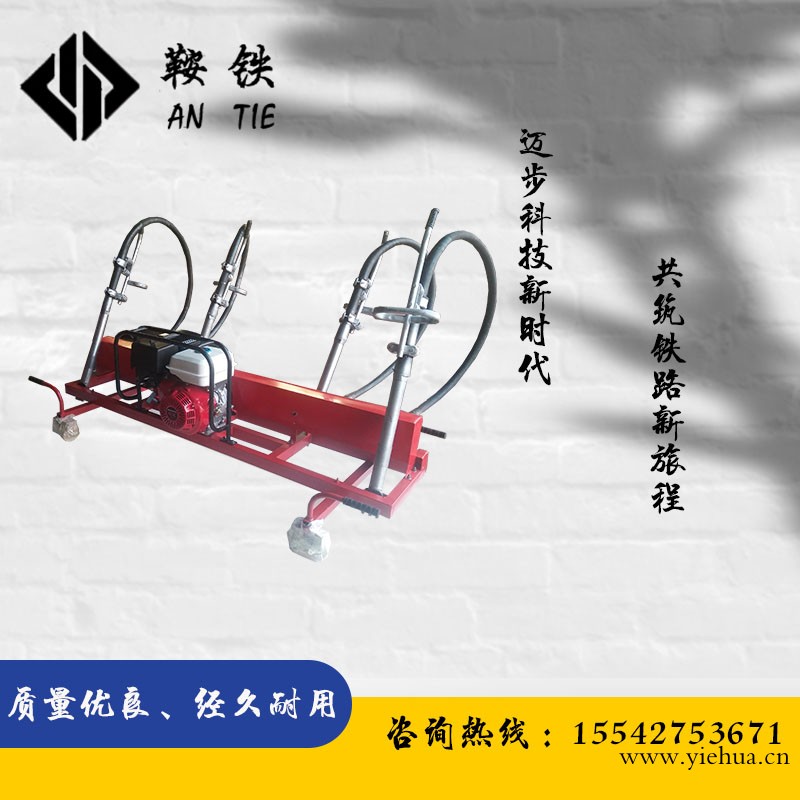

ND-*4型捣固机是一种新型铁路养路机械,适用于无电源情况下单边的铁道线路维修施工,也可以用于道岔的维护作业.

捣固机由汽油机,离心式离合器,带传动机构,软轴软管,振捣棒,减振手把,机架等部分组成.本机选用日本本田汽油机为动力源.软轴组件由钢丝软轴.软轴插头(工作时插入输出轴孔内).软轴接头(与振捣棒内的滚锥联接)组成.软管组件由软管,联接头(工作时插入机头孔内).软管接头(与振捣棒棒壳联接)组成.振捣棒组件包括镐头.镐体.棒壳.滚锥.滚道.油封.轴承等.减振手把由手把.弹簧.橡胶护套等组成,联接在软管前端,消除振动,便于操作.出厂时软轴.软管.减振手把.振捣棒已联为一体.汽油机固定在机架中间,机架上有皮带罩和防护罩,还有两个抬把,可以便捷地上.下道.

工作原理:

汽油机的动力经离心式离合器及带传动分配到两根输出轴上从而驱动软轴,带动振捣棒中的滚锥,滚锥的一端支承在大游隙轴承上,另一端沿滚道作纯滚动的自转和公转运动,偏心旋转的滚锥产生离心力通过滚道作用于棒壳上并使之增频.该振动力传递给镐体和镐头,形成对道碴的扰动力,道碴之间的摩擦阻力被克服或减小,使道碴近乎呈现流动状态,开始相对运动和重新排列.经过一段时间的振动后,道碴将枕下空隙填满从而达到密实的目的.

主要技术参数:

汽油机型号:GX160空冷四冲程(S型)

汽缸排量:163CM

最大输出功率:/3600rpm

最大扭矩:/2500rpm

重量:15kg

振动频率:150Hz

振幅:

最大激振力: X 2

生产频率:单边200～260根/组小时

振捣棒直径:50mm

软轴直径:13mm

软管直径:36/46mm

总重:82kg

林经理:-3671

因产品生产批次、具体型号不同,以上参数仅供参考,详情可联系我们的销售人员进行具体核实.antie

辽宁工务铁路设备制造有限公司主要产品

铁道部定点生产铁路养路设备及铁路工务器材

捣固系列:液压捣固机,道岔捣固机,电动捣固镐,内燃捣固镐 软轴捣固机

切轨系列:内燃切轨机,电动切轨机

钻孔列:内燃钢轨钻孔机,电动钢轨钻孔机,

钢轨打磨系列:内燃钢轨除锈机,内燃道岔打磨机,电动仿形打磨机,内燃仿形打磨机,电动钢轨端面打磨机,内燃钢轨端面打磨机,多功能打磨机、

起拨道系列:液压起道机,液压起拨道器,液压起拨道机,齿条起道器

轨道扳手系列:手持式螺栓扳手,双头螺栓扳手,单头螺栓扳手,手动扳手

钢轨拉伸系列:液压钢轨拉伸机.

调整轨缝系列:单向液压轨缝调整器,双向液压轨缝调整器.

直轨系列:单钩液压直轨器,双钩液压直轨器,液压平轨器.

轨道工具:型液压方枕器,线上料搬运车,手动倒角器,运轨器,吊轨车,单轨车,撞轨器,运轨排小车,轨道平车,钢轨对轨架.

沧州鞍铁捣固机ND-*4型铁路工程机械详细操作规程是辽宁工务铁路设备制造厂的主要产品,我们的产品负责人是林经理,有需要的朋友请直接拨打我的电话15542753671,我们的地址是辽宁省鞍山市工业园区,期待与您的合作!
