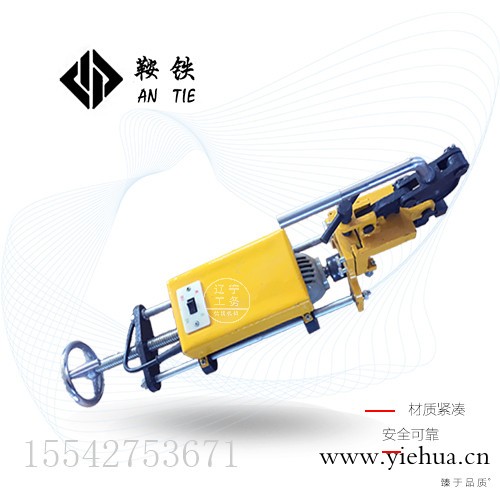

白山鞍铁ZG-1×13钢轨电动钻孔机轨道维修工具鞍铁教你使用

我们来时的路没有什么好去眷恋的,值得期待的只有前方的我们.

白山鞍铁ZG-1×13钢轨电动钻孔机轨道维修工具鞍铁教你使用

技术参数

电动钻孔机适用于朝鲜轨型钻孔作业.整体结构紧凑,夹轨装置具有自锁功能,定位准确、钻孔精度高.采用空心钻头,钻孔时具有自动给水功能,是工务部门维修、抢修及大修作业必备工具.

技术参数

1、电动机功率:

2、额定电压: 220V

3、空载转速: ≥400r/min

4、钻孔直径: Φ31mm、Φ、Φ

5、钻孔用时: ≤40s

6、整机质量: 23kg

7、外形尺寸: 530mm×320mm×300mm

使用方法:

1、接通电源前,将空心钻头安装在主轴上.

2、选择与所钻钢轨型号相同的定位块9安装到前板13上,并拧紧.

3、将装有冷却液的注水桶10放在整机同侧,并把冷却水管12插入进水嘴2.

4、上道作业前检查:首先检查电源线、保护套及外壳是否完好,有无漏电现象.然后空转30秒钟,检查传动部分是否灵活、有无异常杂音,螺纹连接是否松动,冷却是否畅通等.

5、抬起卡紧搬把5,使卡轨机构张开,放在钢轨上,调整卡轨机构调整螺母6,直至下压卡紧搬把时能牢固卡紧钢轨(一般情况下,夹具体7下部两尖部卡在大约钢轨轨腰部位),松开后下道自如,保证钢轨待钻孔的中心与钻头中心一致(采用定位尺钻孔,详见9),并且前板与钢轨底面目视垂直,定位块与钢轨轨腭及轨底上弧面紧密接触,然后下压卡紧搬把6,装卡牢固后便可进行钻孔作业.

6、钻孔前,先给注水桶10打气加压(一般在10下左右),将水阀11压下后向前推即为打开状态,然后打开电机开关14,在各部件工作都无异常的情况下,扳动进给搬把8实施钻孔作业,钻孔时顶尖接触钢轨后,冷却液自动流出对钻头冷却.

7、钻孔时加力要均匀,切勿过猛,即将钻透时,要放慢进给速度.

8、钻孔完毕,操纵进给搬把8将钻头退回,关闭电机.然后先向后推水阀11,松开水阀即停止注水,拿走注水桶,再抬起卡紧搬把5松开卡轨机构,将钻孔机搬到另一钻孔位置按相同方法进行钻孔作业或整机下道.

9、钻孔时,如负载过大,电机过载保护器将自动断开,停止作业,此时应将钻头退回,将过载保护器开关合上,重新启动电机作业.
