激光束打孔机一般由固体激光器、电气系统、光学系统和三坐标移动工作台等四大部分组成.

1.固体激光器工作原理

当激光工作物质钇铝石榴石受到光泵(激励脉冲氙灯)的激发后,吸收具有特定波长的光,在一定条件下可导致工作物质中的亚稳态粒子数大于低能级粒子数,这种现象称为粒子数反转.一旦有少量激发粒子产生受激辐射跃迁,就会造成光放大,再通过谐振腔内的全反射镜和部分反射镜的反馈作用产生振荡,最后由谐振腔的一端输出激光.激光通过透镜聚焦形成高能光束照射在工件表面上,即可进行加工.



2.电气系统包括对激光器供给能量的电源和控制激光输出方式(脉冲式或连续式等)的控制系统.在后者中有时还包括根据加工要求驱动工作台的自动控制装置.



3.光学系统的功能是将激光束准确地聚焦到工件的加工部位上.为此,它至少含有激光聚焦装置和观察瞄准装置两个部分.



4.投影系统用来显示工件背面情况,在比较完善的激光束打孔机中配备.



5.工作台由人工控制或采用数控装置控制,在三坐标方向移动,方便又准确地调整工件位置.工作台上加工区的台面用玻璃制成,因为不透光的金属台面会给检测带来不便,而且台面会在工件被打穿后遭受破坏.工作台上方的聚焦物镜下设有吸、吹气装置,以保持工作表面和聚焦物镜的清洁.



激光打孔机工艺对比优势:

1、打孔速度快,效率高,经济效益好.

2、可获较大的深径比.

3、可在硬、脆、软等各种材料上进行.

4、无工具损耗.

5、适合于数量多、高密度的群孔加工和非标零件加工.

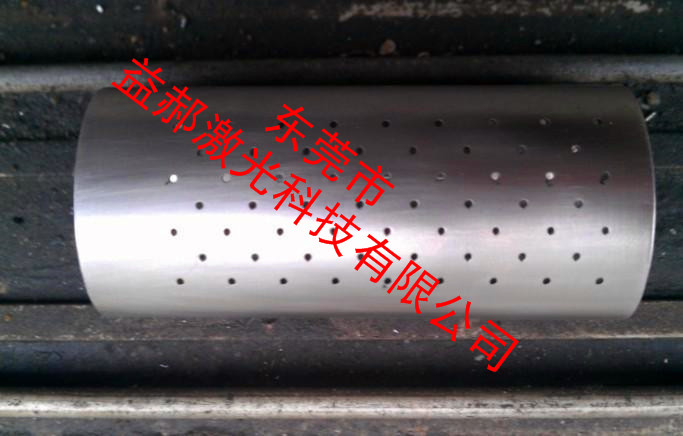

6、(只要满足表面加工)可在管件、平板、异形产品上面激光打孔.

7、产品经过工装夹具可完成全自动激光打孔工艺(依实际产品尺寸规格而定)

8、激光打孔通孔率100%.

9、可加工异形孔.

10、整机一体华,操作简单维护方便.

激光打孔机(孔径范围):

小孔:～(mm)

次小孔:～(mm)

超小孔:～(mm)

微孔:～(mm)

以上激光打小孔尺寸范围根据实际材料和材料厚度而有所不同!

金属精密激光打孔机技术指标:

型号:        XH-B600

技术参数:

激光功率: 600W

激 光  波 长: 1064NM

最小光斑直径:

脉 冲 宽 度 :-20MS

孔 深 :

瞄 准 定 位 :红光指示(可选CCD监视)

控 制 系 统 :PC或PLC

激光脉冲频率:--300HZ

工作 台 行程:300×300MM,或定做

整机耗电功率:15KW

电 力 需 求 :AC380V/50HZ/60A

系统外型尺寸:1550×650×1200MM

冷 却 方 式 :水冷!

塑料过滤网小孔加工 无丝网模头小孔加工 无丝网模头加工是东莞市益郝激光科技有限公司的主要产品,我们的产品负责人是姚女士,有需要的朋友请直接拨打我的电话0769-82630120,我们的地址是,期待与您的合作!
